1、我公司G101EVT04.0友達光電原廠原裝全新液晶屏A規液晶屏；質量符合原廠的質量協議及技術協議標準(簡稱IIS準）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、友達10.1寸工業液晶模組G101EVT04.0 應用特征
基本信息： | 品牌 | 型號 | 屏幕類型 | 其它名稱 |
友達 | G101EVT04.0 | a-Si TFT-LCD , 液晶模組 | G101EVT04 V.0 | |
最大額定： | RoHS | 工作溫度 | 存儲溫度 | 抗振能力 |
RoHS | -20 ~ 60 °C | -30 ~ 70 °C | - | |
適用于： | 工業 | |||
典型特征： | 表面霧面，廣視角，風景模式，白光LED背光，寬屏 | |||
二、友達10.1寸工業液晶模組G101EVT04.0 結構特征
屏幕尺寸： | 10.1英寸 | |||
像素特征： | 分辨率 | 像素配置 | 點間距 | 像素間距 |
1280(RGB)×800 , WXGA | RGB垂直條狀 | 0.0565×0.1695 | 0.1695×0.1695 | |
結構尺寸： | 顯示尺寸mm | 可視尺寸mm | 外觀尺寸mm | 外觀厚度 |
216.96(H) × 135.6(V) | - | - | 6.1 (Max.) mm | |
外觀特征： | 物理形狀 | 寬高比 | 風景肖像 | 外觀樣式 |
平面矩形 | 16:10(H:V) | 風景模式 | - | |
觸摸屏： | 同時觸點 | - | 信號 | USB |
控制器 | - | 觸摸屏 | 帶觸摸屏 | |
安裝方式： | Side mounting holes (4-M2) on left, right bezel | |||
其它參數 : | 重量 | 265g (Max.) | 表面處理 | 霧面 |
三、友達10.1寸工業液晶模組G101EVT04.0光學特征
基本信息： | 亮度(cd/m2) | 光學模式 | 對比度 |
360 cd/m2 (Typ.) | MVA，常黑顯示，透射式 | 1300 : 1 (Typ.) (透射) | |
可視角度(L/R/U/D) | 最佳視角 | 響應速度 | |
85/85/85/85 (Typ.)(CR≥10) | 全視角 | 25 (Typ.)(Tr+Tf) | |
色度 | Wx:0.313; Wy:0.329 | ||
色彩性能： | 色域 | 顏色數量 | 亮度均勻性 |
45% NTSC (CIE1931) | 262K (6-bit) | 1.25/1.33 (Typ./Max.)(5 points) | |
四、友達10.1寸工業液晶模組G101EVT04.0電子特征
功率消耗： | 3.5W (Max.) |
五、友達10.1寸工業液晶模組G101EVT04.0信號詳情
背光特征： | 燈管類型 | WLED | 數量 | - | 燈管壽命 | - |
是否可換 | - | 燈管形狀 | - | 位置 | - | |
接口特征 : | 類型 | 包含在屏信號接口中 | 位置 | - | ||
六、友達10.1寸工業液晶模組G101EVT04.0發光詳情
信號系統： | LVDS (1 ch, 6-bit) | 信號邏輯電壓 | - | ||
接口特征： | 類型 | 端子 | 位置 | - | |
端子詳情： | 品牌 | 型號 | 腳間距 | 腳數 | 數量 |
I-PEX | 20455-040E-12R | 0.5mm | 40pins | 1pcs | |
友達10.1寸工業液晶模組G101EVT04.0概況：

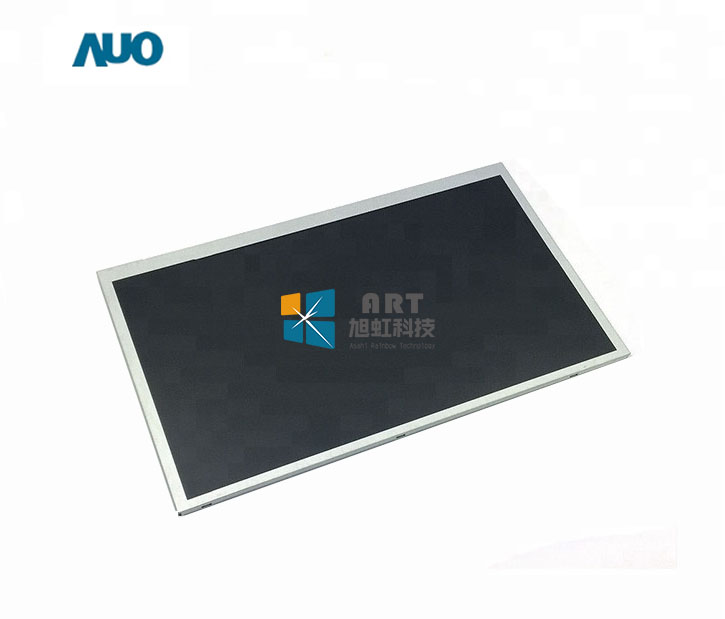

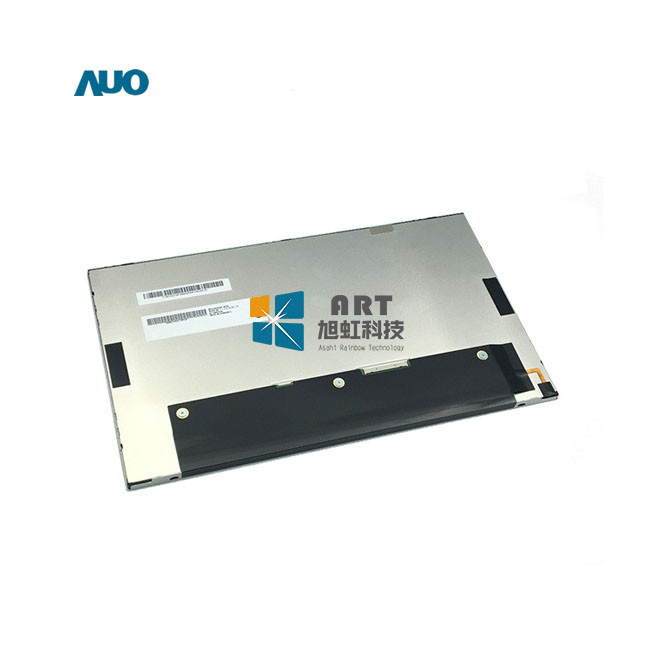

友達 (AUO) 推出的G101EVT04.0 (別名: G101EVT04 V.0)是一款采用a-Si TFT-LCD技術的10.1英寸液晶模組產品，它裝配有WLED背光，帶觸摸屏。特征為: 表面霧面，廣視角，風景模式，白光LED背光，寬屏。它的工作溫度為 -10 ~ 60°C。此型號推薦使用于工業。
G101EVT04.0作為一款MVA，常黑顯示，透射式液晶模組產品，G101EVT04.0可以提供360 cd/m2的顯示亮度 1300:1的透射對比度，以及85/85/85/85 (Typ.)(CR≥10)(L/R/U/D)的可視角度，最佳觀看角度為全視角，它的響應時間為25 (Typ.)(Tr+Tf) ms。由于每個像素點采用了6-bit灰階信號，此產品可以顯示262K顏色，其顯示的色彩飽和度也達到了45% (CIE1931)。背光方面此產品采用了WLED發光的側入式光源。G101EVT04.0采用了LVDS (1 ch, 6-bit)信號接口，總共40 pins，采用端子連接。
G101EVT04.0于2018年Q2量產，當前生產狀態為量產中。如果開發新產品想采用G101EVT04.0液晶模組，建議多了解一下關于G101EVT04.0的最新的生產狀態信息和技術信息。G101EVT04.0所有參數值均以規格書為準，G101EVT04.0規格書和最新價格可以咨詢杭州旭虹科技。
