1、友達10.4寸液晶模組G104VAN01.0 應用特征
基本信息 : | 品牌 | 友達（AUO） | 型號名稱 | G104VAN01.0 |
屏幕類型 | a-Si TFT-LCD , 液晶模組 | 其它名稱 | - | |
最大額定 : | 工作溫度 | -30 ~ 85 °C | 存儲溫度 | -30 ~ 85 °C |
RoHS | RoHS | 抗振能力 | - | |
適用于 : | 工業 | |||
典型特征 : | 寬溫，背光易換，白光LED背光，壽命大于7萬小時，含LED驅動器，180度翻轉顯示，6/8位灰階可選，表面霧面 | |||
2、友達10.4寸液晶模組G104VAN01.0 結構特征
屏幕尺寸 : | 10.4吋 | |||
像素特征 : | 分辨率 | 640(RGB)×480, VGA | 像素配置 | RGB垂直條狀 |
點間距(W×H) | 0.110×0.330 mm | 像素間距(W×H) | 0.330×0.330 mm [76PPI] | |
結構尺寸 : | 顯示尺寸(W×H) | 211.2×158.4 mm | 可視尺寸(W×H) | 214.8×162.4 mm |
外觀尺寸(W×H) | 243×176.6 mm | 外觀厚度 | 8.5±0.5 mm | |
外觀特征 : | 物理形狀 | 平面矩形 | 寬高比 | 4:3 (W : H) |
風景肖像 | 風景模式 | 外觀樣式 | - | |
安裝方式 : | Face mounting holes (1-Φ3.4, 3-R1.7) on left, right bezel | |||
其它特征 : | 表面防護 | - | 重量 | TBD |
表面處理 | 霧面，Hard coating (3H) | |||
3、友達10.4寸液晶模組G104VAN01.0 光學特征
基本信息 : | 亮度(cd/m2) | 450 (Typ.) | 光學模式 | AHVA，常黑顯示，透射式 |
對比度 | 1000:1 (Typ.) (透射) | 可視角度(L/R/U/D) | 89/89/89/89 (Typ.)(CR≥10) | |
最佳角度 | 全視角 | 響應速度 | 20/10 (Typ.)(Tr/Td) (ms) | |
色彩性能 : | 色溫 | 6485K | 顏色數量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
白場色度 | X:0.313; Y:0.329 | |||
白場變動 : | 1.33 (Max.)(5 points) | |||
4、友達10.4寸液晶模組G104VAN01.0 電子特征
功率總耗 : | 3.3W (Typ.) |
刷新頻率 : | 60Hz |
翻轉掃描 : | 翻轉 (180°) |
5、友達10.4寸液晶模組G104VAN01.0 信號特征
信號電氣 : | 電流輸入 | 155mA (Typ.) | 電壓輸入 | 3.3V (Typ.) | ||
功耗 | 0.51W (Typ.) | |||||
接口特征 : | 位置 | 類型 | 信號類型 | |||
- | 端子 | LVDS (1 ch, 6/8-bit) | ||||
信號接口 : | 品牌 | 型號 | 數量 | 腳間距 | 腳數 | 腳定義 |
信盛精工 | MSB24013P20HA | 1 pcs | 1.0 mm | 20 pins | LVDS-20P1C8B-080A | |
6、友達10.4寸液晶模組G104VAN01.0背光特征
背光特征 : | 類型 | 位置 | 形狀 | 數量 | 壽命(小時) | 是否可換 |
WLED | 側入式光源(底部) | - | - | 70K (Min.) | Replaceable | |
接口特征 : | 位置 | 類型 | WLED 驅動 | |||
- | 端子 | 含LED驅動器 | ||||
接口詳情 : | 品牌 | 型號 | 數量 | 腳間距 | 腳數 | 腳定義 |
信盛精工 | MSB24038P5D | 1 pcs | 1.25mm | 5pins | ||
驅動電氣 : | 電流輸入 | 電壓輸入 | 功耗 | |||
240mA (Typ.) | 12.0±1.2V | 2.82W (Typ.) | ||||

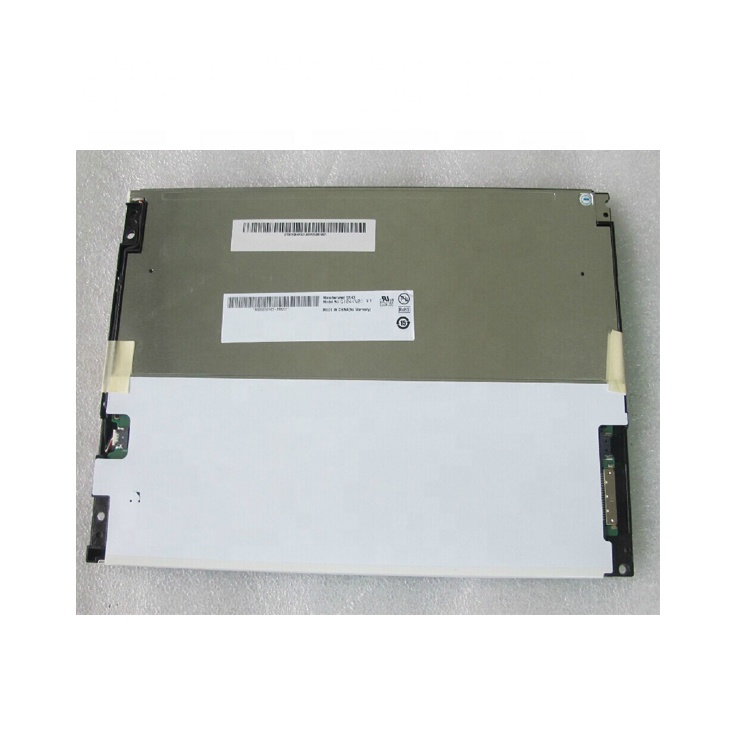

友達液晶模組G104VAN01.0概況：
G104VAN01.0 (友達，AUO) 推出的一款采用a-Si TFT-LCD技術的10.4英寸液晶模組，裝配有WLED背光，
含LED驅動器背光驅動，無觸摸。工作溫度為 -30 ~ 85°C，存儲溫度為 -30 ~ 85°C，耐振動性為1.5G (14.7 m/s2)。
基于它寬溫，背光易換，白光LED背光，壽命大于7萬小時，含LED驅動器，180度翻轉顯示，6/8位灰階可選，
表面霧面等特征，G104VAN01.0推薦使用于工業。
G104VAN01.0顯示分辨率為640(RGB)×480 (VGA)，寬高比為4:3 (寬:高)，像素采用RGB垂直條狀排列。
它的顯示區域尺寸為211.2×158.4 (寬×高) mm，可視尺寸為214.8×162.4 (寬×高) mm，外觀尺寸為243×176.7
(寬×高)×8.5(厚) mm，表面處理為霧面，Hard coating (3H)，產品凈重TBD。背光方面此產品采用了WLED發光的
側入式光源(底部)，光源的使用壽命為70K小時，含LED驅動器。G104VAN01.0采用了LVDS (1 ch, 6/8-bit)信號接口，
總共20 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
G104VAN01.0于2024年Q2量產，當前生產狀態為量產中。如果開發新產品想采用G104VAN01.0液晶模組，
建議多了解一下關于G104VAN01.0的最新的生產狀態信息和技術信息。G104VAN01.0最新價格和規格書可以問
杭州旭虹客服要一下。
