1、我公司G104XVN01.0為友達光電原廠原裝全新液晶屏A規液晶屏；質量符合原廠的質量協議及技術協議標準(簡稱IIS準）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
G104XVN01.0近日我司現貨2000pcs，價格美麗，實單客戶歡迎來咨詢
一、友達液晶模組G104XVN01.0 應用特征
基本信息： | 品牌 | 型號名稱 | 屏幕類型 |
AUO | G104XVN01.0 | a-Si TFT-LCD , 液晶模組 | |
最大額定 : | RoHS | 工作溫度 | 存儲溫度 |
RoHS | -30 ~ 80 °C | -30 ~ 80 °C | |
適用于： | 工業 | ||
典型特征： | 寬溫，白光LED背光，壽命大于5萬小時，含LED驅動器，180讀翻轉顯示，6/8位灰階可選，表面霧面 | ||
二、友達液晶模組G104XVN01.0 結構特征
面板尺寸 | 10.4” | |||
像素特征: | 解析度 | 1024(RGB)×768 , XGA | 點間距 | 0.0685×0.2055 (H×V) |
像素排列 | RGB垂直條狀 | 像素間距 | 0.2055×0.2055 (H×V) | |
結構尺寸 : | 顯示區域 | 210.4(H) × 157.8(V) | 開口區域 | 215.4(H) × 161.8(V) |
外觀尺寸 | 238.6(H) × 175.8(V) | 外觀厚度 | 6.5±0.5 | |
外觀特征 : | 物理形狀 | 平面矩形 | 外觀形狀 | - |
寬高比 | 4:3 (H:V) | 風景肖像 | 風景模式 | |
安裝方式 : | Face mounting holes (4-Φ2.8) on left, right bezel | |||
其它參數 : | 重量 | 295g (Typ.) | 表面處理 | 霧面，Hard coating (3H) |
三、友達液晶模組G104XVN01.0 光學詳情
基本信息 : | 顯示亮度 | 470 cd/m2 (Typ.) | 對比度 | 3000:1 (Typ.) (透射) |
可視角度 | 89/89/89/89 (Typ.)(CR≥10) | 顯示模式 | AMVA3，常黑顯示，透射式 | |
最佳視角 | 全視角 | 響應時間 | 20/10 (Typ.)(Tr/Td) | |
色彩性能 : | 白色坐標 | X:0.313; Y:0.329 | 支持顏色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色溫 | 6485K | 亮度均勻性 | 1.25/1.33 (Typ./Max.)(5 points) |
四、友達液晶模組G104XVN01.0 電子詳情
幀頻率 : | 60Hz |
翻轉掃描 : | 翻轉 (180°) |
功率總耗 : | 6.0W |
五、友達液晶模組G104XVN01.0 信號詳情
信號電氣 : | 電壓供應 | 3.3V (Typ.) | 電流供應 | 300mA (Typ.) | |
功耗 | 0.99W (Typ.) | ||||
信號類型 : | LVDS (1 ch, 6/8-bit) | ||||
接口特征 : | 位置 | - | 類型 | 端子 | |
接口詳情 : | 品牌 | 型號 | 數量 | 腳數 | 腳距 |
航空電子 | FI-XPB30SRLA-HF11 | 1 pcs | 30 pins | 1.0 mm | |
六、友達液晶模組G104XVN01.0 光源詳情
光源特征： | 光源類型 | WLED | 光源形狀 | 2串 | 位置 | 側入式光源 |
數量 | 2 strings | 是否可換 | No | 燈管壽命 | 50K(Typ.) (Hours) | |
燈管電氣： | 電壓供應 | 29.7/32.4V (Typ./Max.) | 電流供應 | 80mA (Typ.) | ||
功耗 | 4.75W (Typ.) | |||||
接口特征： | 位置 | - | 類型 | 端子 | ||
接口詳情： | 品牌 | 型號 | 數量 | 腳數 | 腳距 | |
恩得利 | 3808K-F05N-02R | 1 pcs | 5 pins | 1.25 mm | ||
背光驅動 : | 含LED驅動器 | |||||
驅動電氣： | 電壓供應 | 12.0V (Typ.) | 電流供應 | 0.5A (Typ.) | ||
功耗 | 6.0W (Typ.) | |||||
七、友達液晶模組G104XVN01.0 包裝詳情
包裝箱 : | 數量 | 重量 | 包裝箱尺寸 |
40 pcs / 箱 | 15.5 Kgs | 458×412×368 mm (L×W×H) |
友達10.4寸工業液晶屏G104XVN01.0概況：

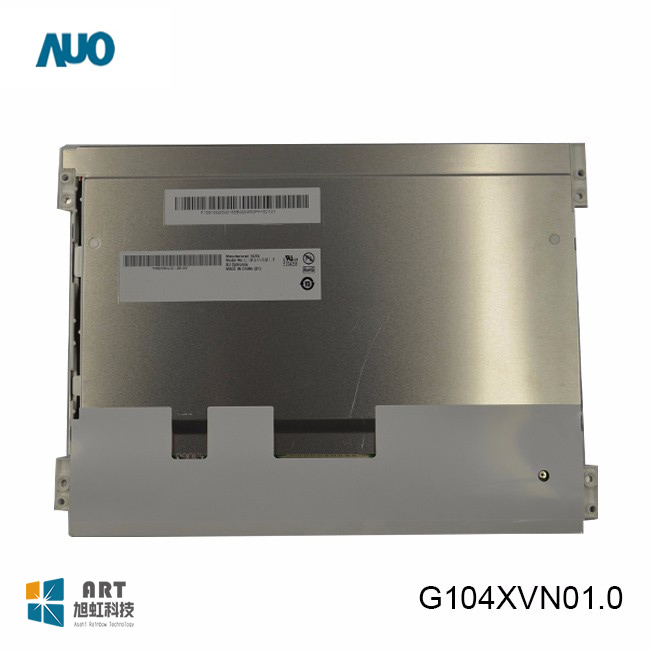

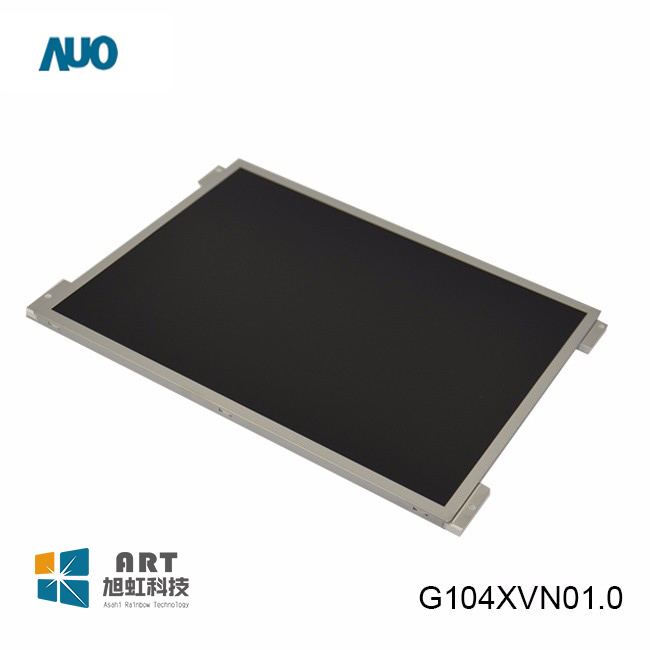

G104XVN01.0是友達光電(AUO) 推出的一款采用a-Si TFT-LCD技術的10.4吋液晶模組產品，它裝配有WLED背光，含LED驅動器背光驅動，無觸摸。G104XVN01.0工作溫度為 -30 ~ 80°C，存儲溫度為 -30 ~ 80°C，耐振動性為1.5G (14.7 m/s2)。基于它表面霧面，6/8位灰階可選，廣視角，風景模式，寬溫，白光LED背光，背光壽命大于7萬小時，180度翻轉顯示等特征，G104XVN01.0推薦使用于工業等產品。G104XVN01.0作為一款A(yù)MVA3，常黑顯示，透射式液晶模組產品，G104XVN01.0可以提供470 cd/m2的顯示亮度 3000:1的透射對比度，以及89/89/89/89 (Typ.)(CR≥10)(L/R/U/D)的可視角度，最佳觀看角度為全視角，G104XVN01.0的響應時間為20/10 (Typ.)(Tr/Td) ms。由于每個像素點采用了6-bit / 6-bit + FRC灰階信號，G104XVN01.0可以顯示262K/16.2M顏色，其顯示的色彩飽和度也達到了60% (CIE1931)。G104XVN01.0背光采用了2 strings WLED發光的側入式光源，光源的使用壽命為80K小時，含LED驅動器。G104XVN01.0采用了LVDS (1 ch, 6/8-bit)信號接口，總共30 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
G104XVN01.0于2013年Q3量產，當前生產狀態為量產中，如果開發新產品想采用G104XVN01.0液晶模組，建議多了解關于G104XVN01.0的最新的生產狀態信息和技術信息。G104XVN01.0參數值請以規格書為準！G104XVN01.0的價格可以在線咨詢客服。
