1、我公司G133XTN01.2 為友達光電原廠原裝全新液晶屏A規液晶屏；質量符合原廠的質量協議及技術協議標準(簡稱IIS準）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、友達13.3寸工業液晶模組G133XTN01.2 應用詳情
基礎信息： | 制造商 | AUO | 型號 | G133XTN01.2 |
類型 | a-Si TFT-LCD , 液晶模組 | 應用產品 | 工業 | |
對角尺寸 | 13.3英寸 | 別名 | - | |
應用環境： | 工作溫度 | 0 ~ 50 °C | 存儲溫度 | -20 ~ 60 °C |
ROHS | ROHS | 抗振性能 | - | |
典型特征： | 表面霧面，風景模式，白光LED背光，信號端子倒裝 | |||
二、友達13.3寸工業液晶模組G133XTN01.2 結構詳情
像素特征： | 解析度 | 1366(RGB)×768 , WXGA | 點間距 | 0.0716×0.2148 (H×V) |
像素排列 | RGB垂直條狀 | 像素間距 | 0.2148×0.2148 (H×V) | |
結構尺寸： | 顯示區域 | 293.42(H) × 164.97(V) | 開口區域 | - |
外觀尺寸 | 306.3(H) × 197.2(V) | 外觀厚度 | 3.0 (Max.) | |
外觀特征： | 物理形狀 | 平面矩形 | 外觀樣式 | - |
寬高比 | 16:9 (H:V) | 風景肖像 | 風景模式 | |
安裝方式： | Face mounting holes (8 pcs) on up, down slugs | |||
其他參數： | 重量 | 255g (Max.) | 表面處理 | 霧面，Hard coating (3H) |
三、友達13.3寸工業液晶模組G133XTN01.2 光學詳情
基礎信息： | 顯示亮度 | 300 cd/m2 (Typ.) | 對比度 | 400:1 (Typ.) (透射) |
可視角度 | 70/70/50/60 (Typ.)(CR≥10) | 顯示模式 | TN，常白顯示，透射式 | |
推薦視角 | - | 響應時間 | 5.7/2.3 (Typ.)(Tr/Td) | |
色彩性能： | 白色坐標 | Wx:0.313; Wy:0.329 | 支持顏色 | 16.7M (6-bit + Hi-FRC) |
色域 | 46% NTSC (CIE1931) | 亮度均勻性 | 1.25 (Max.)(9 points) |
四、友達13.3寸工業液晶模組G133XTN01.2 電子詳情
幀頻率 : | 60Hz |
翻轉掃描 : | No |
功率總耗 : | 3.0W (Max.) |
五、友達13.3寸工業液晶模組G133XTN01.2 信號詳情
信號電氣： | 電壓供應 | 3.3V (Typ.) | 電流供應 | 0.2/0.21A (Typ./Max.) |
功率消耗 | 0.66/0.76W (Typ./Max.) | |||
信號類型： | LVDS (1 ch, 8-bit) | |||
接口特征： | 位置 | 背面 | 類型 | 端子 |
接口詳情： | 型號 | 腳數 | 數量 | |
FH41-40S0.5SH(0.5) | 40pins | 1pcs | ||
六、友達13.3寸工業液晶模組G133XTN01.2 光源詳情
光源特征： | 光源類型 | WLED | 位置 | 側入式光源 |
壽命 | 20K(Typ.) Hours | |||
接口特征： | 類型 | 包含在屏信號接口中 | ||
光源驅動： | 含LED驅動器 | |||
驅動電氣： | 電壓供應 | 5.0/12.0/21.0V (Min./Typ./Max.) | 電流供應 | 0.18A (Typ.) |
功率消耗 | 2.1/2.3W (Typ./Max.) | |||
七、友達13.3寸工業液晶模組G133XTN01.2 包裝詳情
包裝箱： | 數量 | 重量 | 尺寸 |
45 pcs / box | - | 436×374×273 mm (L×W×H) |
友達13.3寸工業液晶模組G133XTN01.2概況：

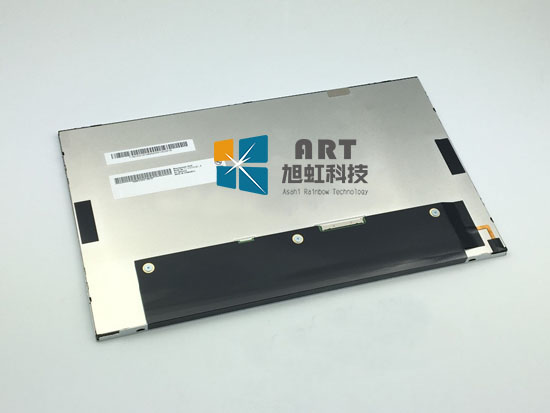

G133XTN01.2是友達光電股份有限公司 (友達，AUO) 推出的一款采用a-Si TFT-LCD技術的13.3吋液晶模組產品，G133XTN01.2裝配有WLED背光，含LED驅動器背光驅動，無觸摸。G133XTN01.2工作溫度為 0 ~ 50°C，存儲溫度為 -20 ~ 60°C?；谒砻骒F面，風景模式，白光LED背光，寬屏，信號端子倒裝等特征，此型號推薦使用于工業等產品。
G133XTN01.2作為一款TN，常白顯示，透射式液晶模組產品，G133XTN01.2可以提供300 cd/m2的顯示亮度 400:1的透射對比度，以及70/70/50/60 (Typ.)(CR≥10)(L/R/U/D)的可視角度，它的響應時間為5.7/2.3 (Typ.)(Tr/Td) ms。由于每個像素點采用了6-bit + Hi-FRC灰階信號，G133XTN01.2可以顯示16.7M顏色，其顯示的色彩飽和度也達到了46% (CIE1931)。G133XTN01.2背光采用了WLED發光的側入式光源，光源的使用壽命為20K小時，含LED驅動器。G133XTN01.2采用了LVDS (1 ch, 8-bit)信號接口，總共40 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
G133XTN01.2于2017年Q3量產，當前生產狀態為量產中。如果開發新產品想采用G133XTN01.2液晶模組，建議多了解關于G133XTN01.2的最新的生產狀態信息和技術信息。G133XTN01.2所有參數值均為準，G133XTN01.2規格書和最新價格可以咨詢杭州旭虹。
