一、友達液晶模組G156HAN02.302 應用詳情
基礎信息 : | 品牌 | 友達（AUO） | 型號名稱 | G156HAN02.302 |
屏幕類型 | a-Si TFT-LCD , 液晶模組 | |||
屏幕尺寸 | 15.6吋 | 適用于 | 工業，醫療影像 | |
最大額定 : | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -20 ~ 70 °C |
RoHS | RoHS | 抗振能力 | 1.5G (14.7 m/s2) | |
典型特征 : | Srgb,白光LED背光，壽命大于5萬小時，含LED驅動器，端子倒裝，表面霧面 | |||
二、友達液晶模組G156HAN02.302 光學詳情
基礎信息 : | 亮度(cd/m2) | 500 (Typ.) | 對比度 | 1000:1 (Typ.) (透射) |
最佳角度 | 全視角 | 響應速度 | 25 (Typ.)(Tr+Td) ms | |
可視角度 | 89/89/89/89 (Typ.)(CR≥10) | 光學模式 | AHVA，常黑顯示，透射式 | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 顏色數量 | 16.7M (8-bit) |
色溫 | 6485K | 白場變動 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 74% | sRGB覆蓋率 | 99% |
Adobe RGB覆蓋率 | 76% | DCI-P3覆蓋率 | 77% | |
Rec.2020覆蓋率 | 55% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、友達液晶模組G156HAN02.302 結構詳情
像素特征 : | 分辨率 | 1920(RGB)×1080, FHD | 像素配置 | RGB垂直條狀 |
點間距(W×H) | 0.05975×0.17925 mm | 像素間距(W×H) | 0.17925×0.17925 mm [141PPI] | |
物理尺寸 : | 顯示尺寸 | 344.16(W)×193.59(H) mm | 外觀尺寸 | 363.8(W)×215.9(H) mm |
可視尺寸 | 347.06(W)×196.49(H) mm | 外觀厚度 | 8.8±0.5 mm | |
外觀特征 : | 物理形狀 | 平面矩形 | 風景肖像 | 風景模式 |
寬高比(W:H) | 16:9 | 外觀樣式 | - | |
安裝方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它細節 : | 重量 | 600/660g (Typ./Max.) | 表面處理 | 霧面，Hard coating (3H) |
四、友達液晶模組G156HAN02.302 電子詳情
刷新頻率 : | 60Hz |
翻轉掃描 : | No |
功率總耗 : | 12.5W (Typ.) |
五、友達液晶模組G156HAN02.302 信號詳情
信號電氣 : | 輸入電流 | 0.53/0.64A (Typ./Max.) | 輸入電壓 | 3.3V (Typ.) | ||
功率消耗 | 1.75/2.11W (Typ./Max.) | 信號接口 | LVDS (2 ch, 8-bit) | |||
接口特征 : | 位置 | 背面 | 類型 | 端子 | ||
信號詳情 : | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
禾昌 | 187034-30091 | 1.0 mm | 30 pins | 1 pcs | LVDS-30P2C8B-160A | |
六、友達液晶模組G156HAN02.302 發光詳情
燈管特征 : | 燈管類型 | WLED | 數量 | - | 位置 | 側入式光源 |
可換性 | - | 燈管形狀 | - | 燈管壽命 | 50K (Min.) 小時 | |
接口特征 : | 位置 | 背面 | 類型 | 端子 | ||
信號詳情 : | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
恩得利 | 3808K-F05N-02R | 1.25 mm | 5 pins | 1 pcs | ||
燈管驅動 : | 含LED驅動器 | |||||
驅動電氣 : | 輸入電壓 | 12.0±1.2V | 輸入電流 | - | ||
功率消耗 | 8.3/10.4W (Typ./Max.) | |||||
七、友達液晶模組G156HAN02.302 包裝詳情
包裝箱 : | 數量 | 尺寸 (L×W×H) | 重量 |
16 pcs / 箱 | 450×375×319 mm | 13.2 Kgs |
友達液晶模組G156HAN02.302 概況：

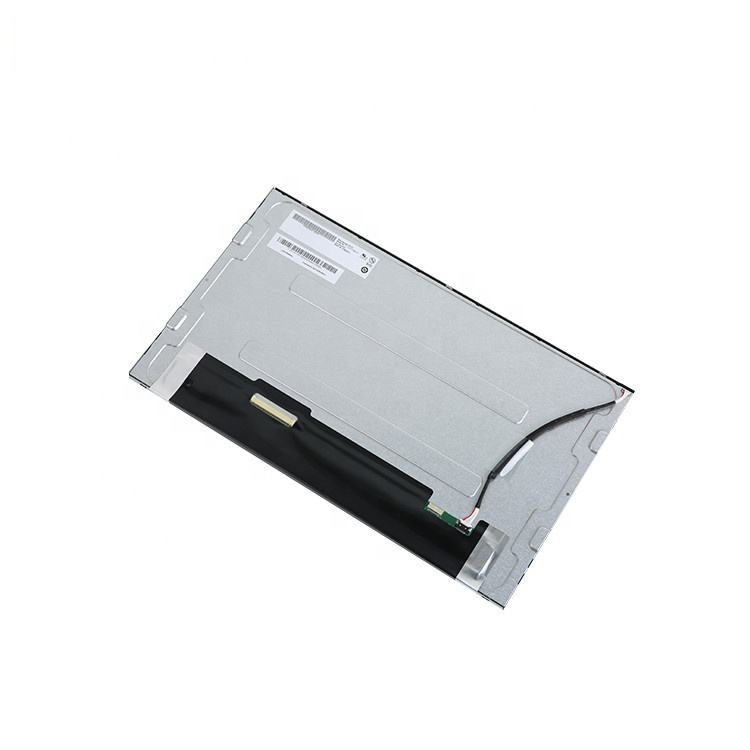

G156HAN02.302是友達 (AUO)推出的一款15.6吋a-Si TFT-LCD液晶模組，裝配有WLED背光，含LED驅動器背光驅動，工作溫度為 -20 ~ 70°C，存儲溫度為 -20 ~ 70°C，耐振動性為1.5G (14.7 m/s2)。sRGB，白光LED背光，壽命大于5萬小時，含LED驅動器，端子倒裝，表面霧面。G156HAN02.302推薦應用于工業，醫療影像等產品。
G156HAN02.302顯示分辨率為1920(RGB)×1080 (FHD)，寬高比為16:9 (寬:高)，像素采用RGB垂直條狀排列。它的顯示區域尺寸為344.16(寬)×193.59(高) mm，外觀尺寸為363.8(寬)×215.9(高)×9.3(厚) mm，可視尺寸為347.06(寬)×196.49(高) mm，表面處理為霧面，Hard coating (3H)，產品凈重600/660g (Typ./Max.)。背光方面此產品采用了WLED發光的側入式光源，光源的使用壽命為50K小時，含LED驅動器。G156HAN02.302采用了LVDS (2 ch, 8-bit)信號接口，總共30 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。G156HAN02.302的典型垂直刷新率Fv為60Hz。
G156HAN02.302于2020年Q1量產，當前生產狀態為量產中。如果開發新產品想采用G156HAN02.302液晶模組，建議多了解一下關于G156HAN02.302的最新的生產狀態信息和參數信息，G156HAN02.302所有參數值均以規格書為準，G156HAN02.302規格書和最新價格可以咨詢杭州旭虹。
