1、友達液晶模組G156HAN04.1 應用詳情
基本信息 : | 面板品牌 | 友達（AUO） | 面板型號 | G156HAN04.1 |
面板尺寸 | 15.6英寸 | 面板應用 | 工業，戶外高亮 | |
面板類型 | a-Si TFT-LCD , 液晶模組 | |||
工作環境 : | 工作溫度 | -30 ~ 85 °C | 存儲溫度 | -30 ~ 85 °C |
RoHS狀態 | RoHS | 耐振動性 | 1.5G (14.7 m/s2) | |
典型特征 : | 寬溫，超高亮度，白光LED背光，壽命大于5萬小時，含LED驅動器，端子倒裝，表面霧面 | |||
2、友達液晶模組G156HAN04.1結構詳情
像素特征 : | 像素?cái)?shù)量 | 1920(RGB)×1080, FHD | 點間距 | 0.05975×0.17925 (H×V) |
像素布局 | RGB垂直條狀 | 像素間距 | 0.17925×0.17925 (H×V) [141PPI] | |
結構尺寸 : | 顯示區域 (mm) | 344.16(H) × 193.59(V) | 可視區域 (mm) | 347.06(H) × 196.49(V) |
外觀尺寸 (mm) | 363.8(H) × 215.9(V) | 外觀厚度 | - | |
外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
寬高比 | 16:9 (H:V) | 外觀樣式 | - | |
安裝孔位 : | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 重量 | 1000g (Max.) | 表面處理 | 霧面，Hard coating (2H) |
3、友達液晶模組G156HAN04.1 光學詳情
基本信息 : | 面板亮度 | 1500 cd/m2 (Typ.) | 對比度 | 1000:1 (Typ.) (透射) |
可視角度 | 89/89/89/89 (Typ.)(CR≥10) | 光學模式 | AHVA，常黑顯示，透射式 | |
視角方向 | 全視角 | 反應時間 | 25 (Typ.)(Tr+Td) | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 顯示顏色 | 16.7M (8-bit) |
色溫 | 6485K | 亮度變動 | 1.25/1.33 (Typ./Max.)(9 points) | |
顯示性能 : | 室外可視性 | 是 | 透射度 | - |
4、友達液晶模組G156HAN04.1 電子詳情
工作頻率 : | 60Hz |
翻轉掃描 : | No |
功率消耗 : | 28.51W (Max.) |
5、友達液晶模組G156HAN04.1背光詳情
背光特征 : | 燈管類型 | WLED | 燈管形狀 | - | 燈管壽命 | 50K (Min.) 小時 |
是否可換 | - | 數量 | - | 位置 | 側入式光源 | |
燈管電氣 : | 電壓輸入 | 22.4/23.6/24.8V (Min./Typ./Max.) | 電流輸入 | 80mA (Typ.) | ||
接口特征 : | 類型 | 端子 | 位置 | - | ||
燈管驅動 | 含LED驅動器 | |||||
接口詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
日壓端子 | S14B-PH-SM6-K-TB | 2.0 mm | 14pins | 1pcs | ||
驅動電氣 : | 電壓輸入 | 24.0±1.2V | 電流輸入 | 1.1A (Typ.) | ||
功耗 | 22.0/26.4W (Typ./Max.) | |||||
6、友達液晶模組G156HAN04.1信號詳情
信號系統 : | LVDS (2 ch, 8-bit) | |||||
信號電氣 : | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 0.53/0.64A (Typ./Max.) | ||
功耗 | 1.75/2.11W (Typ./Max.) | |||||
接口特征 : | 類型 | 端子 | 位置 | 屏體下部左邊 | ||
端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
信盛精工 | MSBKT2407P30HB | 1.0 mm | 30 pins | 1 pcs | LVDS-30P2C8B-160A | |
7、友達液晶模組G156HAN04.1 包裝詳情
包裝類型 | 片/包裝 | 箱數 | 包裝長寬高 (mm) | 毛重 (Kgs) | 體積 (m3) |
紙箱 | 7 | 1 | 520×340×250 | 12.95 | 0.0442 |
友達液晶模組G156HAN04.1概況：

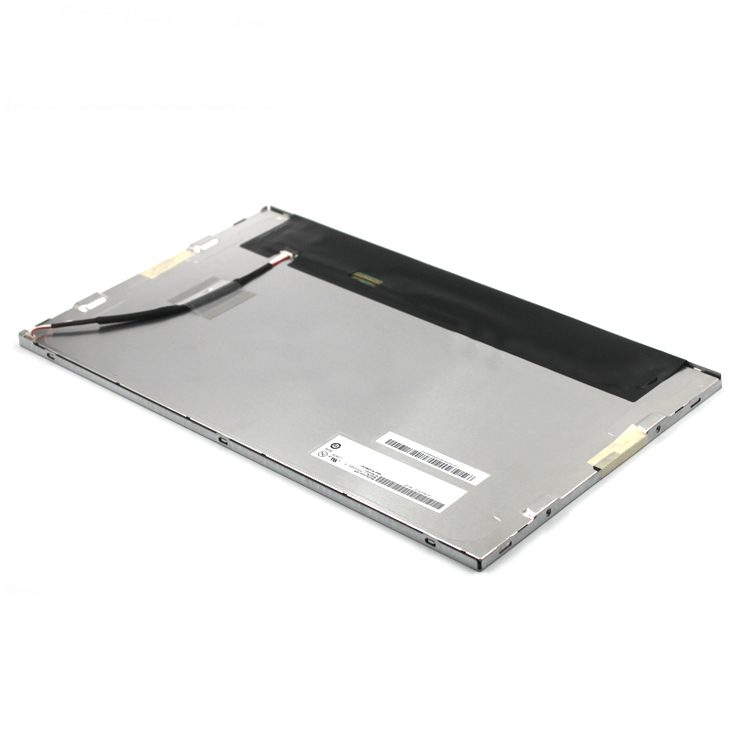

友達 (AUO) 推出的G156HAN04.1是一款采用a-Si TFT-LCD技術的15.6英寸液晶模組產品，它裝配有WLED背光，含LED驅動器背光驅動，
無觸摸。寬溫，超高亮度，白光LED背光，壽命大于5萬小時，含LED驅動器，端子倒裝，表面霧面。它的工作溫度為 -30 ~ 85°C，存儲溫度為
-30 ~ 85°C，耐振動性為1.5G (14.7 m/s2)。此型號適合應用于工業，戶外高亮。
G156HAN04.1顯示分辨率為1920(RGB)×1080 (FHD)，寬高比為16:9 (寬:高)，像素采用RGB垂直條狀排列。它的顯示區域尺寸為344.16×193.59 (寬×高) mm，
可視尺寸為347.06×196.49 (寬×高) mm，外觀尺寸為363.8(寬)×215.9(高)×19(厚) mm，表面處理為霧面，Hard coating (2H)，產品凈重1000g (Max.)。
背光方面此產品采用了WLED發光的側入式光源(頂部和底部)，光源的使用壽命為50K小時，含LED驅動器。G156HAN04.1采用了LVDS (2 ch, 8-bit)信號接口，
總共30 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
G156HAN04.1于2024年Q2量產，當前生產狀態為量產中。如果開發新產品想采用G156HAN04.1液晶模組，建議多了解一下關于G156HAN04.1的最新
的生產狀態信息和技術信息。G156HAN04.1所有參數值均以規格書為準，G156HAN04.1規格書和最新價格可以咨詢杭州旭虹科技。
