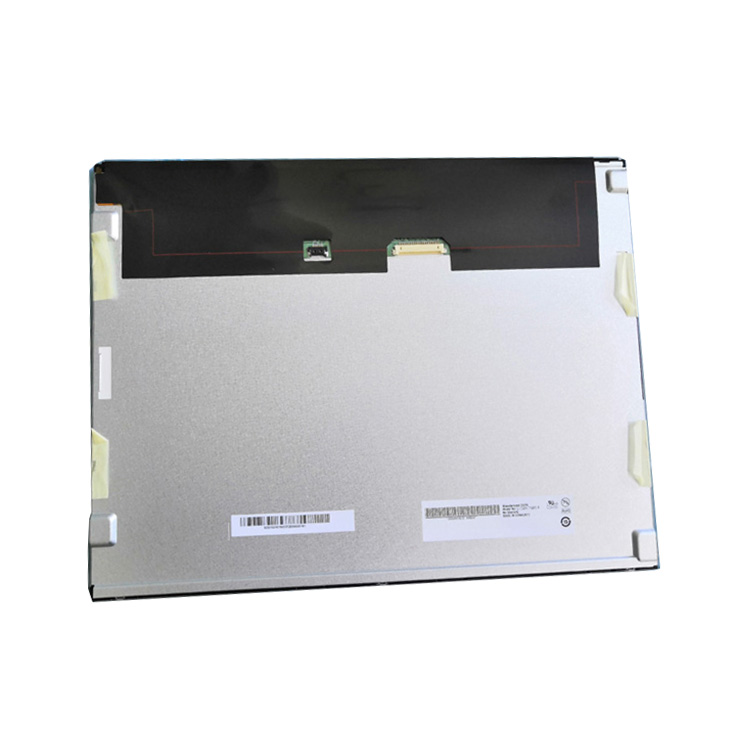

一、友達液晶模組G150XAN02.2 應用詳情
基本信息 : | 面板品牌 | 友達（AUO） | 面板型號 | G150XAN02.2 |
面板尺寸 | 15.0英寸 | 面板應用 | 工業 | |
面板類型 | a-Si TFT-LCD , 液晶模組 | |||
工作環境 : | 工作溫度 | -30 ~ 70 °C | 存儲溫度 | -30 ~ 70 °C |
RoHS狀態 | RoHS | 耐振動性 | 1.5G (14.7 m/s2) | |
典型特征 : | 寬溫，超高亮度，白光LED背光，壽命大于5萬小時，含LED驅動器，端子正裝 | |||
二、友達液晶模組G150XAN02.2 結構詳情
像素特征 : | 像素?cái)?shù)量 | 1024(RGB)×768, XGA | 點間距 | 0.099×0.297 mm (H×V) |
像素布局 | RGB垂直條狀 | 像素間距 | 0.297×0.297 mm (H×V) [85PPI] | |
結構尺寸 : | 顯示區域 | 304.128×228.096 mm (H×V) | 可視區域 | 309.9×236.36 mm (H×V) |
外觀尺寸 | 326.5×253.5 mm (H×V) | 外觀厚度 | 9.8 (Max.) mm | |
外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
寬高比 | 4:3 (H:V) | 外觀形狀 | - | |
安裝孔位 : | Side mounting holes (4-M2) on left, right bezel | |||
其它特征 : | 重量 | 950g (Max.) | 表面處理 | Hard coating (3H)，抗反射處理 |
三、友達液晶模組G150XAN02.2 光學詳情
基本信息 : | 面板亮度 | 1800 cd/m2 (Typ.) | 對比度 | 1000:1 (Typ.) (透射) |
可視角度 | 89/89/89/89 (Typ.)(CR≥10) | 光學模式 | AHVA，常黑顯示，透射式 | |
最佳視角 | 全視角 | 反應時間 | 25 (Typ.)(Tr+Td) (ms) | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 顯示顏色 | 16.2M (6-bit + FRC) |
色溫 | 6485K | 亮度變動 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 60% | sRGB覆蓋率 | 78% |
Adobe RGB覆蓋率 | 62% | DCI-P3覆蓋率 | 62% | |
Rec.2020覆蓋率 | 45% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
顯示性能 : | 室外可視 | 是 |
四、友達液晶模組G150XAN02.2 電子詳情
工作頻率 : | 60Hz |
翻轉掃描 : | No |
功率消耗 : | 25.32W (Max.) |
五、友達液晶模組G150XAN02.2 背光詳情
背光特征 : | 燈管類型 | WLED | 是否可換 | No | 燈管壽命 | 50K (Min.) 小時 |
數量 | - | 燈管形狀 | - | 位置 | 側入式光源 | |
接口特征 : | 類型 | 端子 | 位置 | - | 燈管驅動 | 含LED驅動器 |
接口詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
恩得利 | 3808K-F05N-12R | 1.25 mm | 5 pins | 1 pcs | ||
驅動電氣 : | 電壓輸入 | 24.0±1.2V | 電流輸入 | 0.894/1.035A (Typ./Max.) | ||
功耗 | 21.45/23.6W (Typ./Max.) | |||||
六、友達液晶模組G150XAN02.2 信號詳情
信號系統 : | LVDS (1 ch, 8-bit) | 信號邏輯電壓 | - | |||
信號電氣 : | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 0.42/0.51A (Typ./Max.) | ||
功耗 | 1.39/1.68W (Typ./Max.) | |||||
接口特征 : | 類型 | 端子 | 位置 | 背面 | ||
端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
信盛精工 | MSB240420HD | 1.25 mm | 20 pins | 1 pcs | ||
七、友達液晶模組G150XAN02.2 包裝詳情
包裝箱 : | 數量 | 重量 | 尺寸 (L×W×H) |
14 pcs / 箱 | 16 Kgs | 430×370×350 mm |
友達液晶模組G150XAN02.2 概況：
G150XAN02.2 (友達，AUO) TFT-LCD的15.0英寸液晶模組，裝配有WLED背光，含LED驅動器背光驅動，工作溫度為 -30 ~ 70°C，存儲溫度為 -30 ~ 70°C，耐振動性為1.5G (14.7 m/s2)?；谒鼘挏?，超高亮度，白光LED背光，壽命大于5萬小時，含LED驅動器，端子正裝等特征，G150XAN02.2推薦使用于工業。
G150XAN02.2顯示分辨率為1024(RGB)×768 (XGA)，寬高比為4:3 (寬:高)，像素采用RGB垂直條狀排列。它的顯示區域尺寸為304.128×228.096 (寬×高) mm，可視尺寸為309.9×236.36 (寬×高) mm，外觀尺寸為326.5×253.5 (寬×高)×9.8(厚) mm，表面處理為Hard coating (3H)，抗反射處理，產品凈重950g (Max.)。背光方面此產品采用了WLED發光的側入式光源，光源的使用壽命為50K小時，含LED驅動器。G150XAN02.2采用了LVDS (1 ch, 8-bit)信號接口，總共20 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
G150XAN02.2于2022年Q3量產，當前生產狀態為量產中。如果開發新產品想采用G150XAN02.2液晶模組，建議多了解一下關于G150XAN02.2的最新的生產狀態信息和技術信息。G150XAN02.2所有參數值均以規格書為準，G150XAN02.2規格書和最新價格可以咨詢杭州旭虹科技。
