1、我公司G150XTN03.2為友達光電原廠原裝全新液晶屏A規液晶屏；質量符合友達光電原廠的質量協議及技術協議標準(簡稱IIS準）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

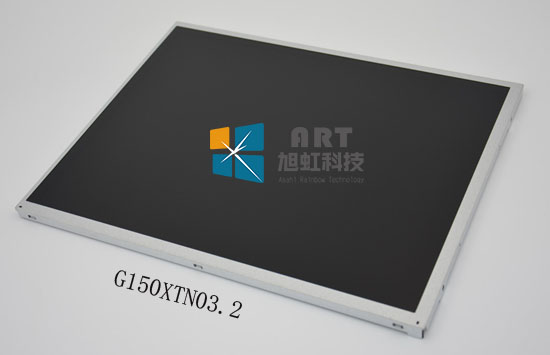

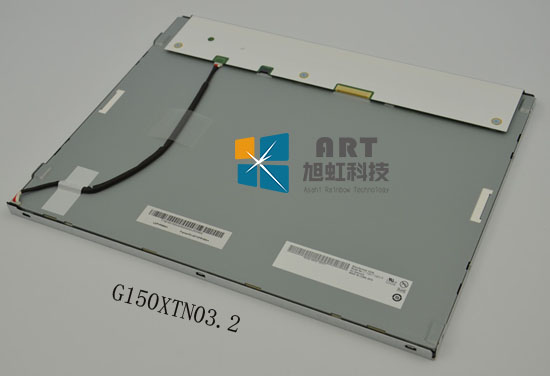

一 、友達15寸工業G150XTN03.2應用詳情
基礎信息： | 制造商 | 友達（AUO） | 型號 | G150XTN03.2 |
類型 | a-Si TFT-LCD , 液晶模組 | 應用產品 | 工業 | |
屏幕尺寸 | 15.0” | |||
應用環境： | 工作溫度 | 0 ~65 °C | 存儲溫度 | -20 ~ 65 °C |
ROHS | ROHS | 抗振性能 | ||
典型特征： | 表面霧面，6/8位灰階可選，風景模式，白光LED背光，廣視角，背光壽命大于5萬小時 | |||
二 、友達15寸工業G150XTN03.2結構詳情
像素特征： | 解析度 | 1024(RGB)×768 , XGA | 點間距 | 0.099×0.297(W×H) mm |
像素排列 | RGB垂直條狀 | 像素間距 | 0.297×0.297(W×H) mm | |
結構尺寸： | 顯示區域 | 304.128(W)×228.096(H) mm | 開口區域 | 313.55(W)×237.25(H) mm |
外觀尺寸 | 326.5(W)×253.5(H) mm | 外觀厚度 | 12.0 (Max.) mm | |
外觀特征 ： | 物理性質 | 平面矩形 | 外觀樣式 | - |
寬高比 | 4:3 (H:V) | 風景肖像 | 風景模式 | |
安裝方式： | Side mounting holes (4-M3) on left, right bezel | |||
其他細節 | 重量 | 1.20Kgs (Max.) | 表面處理 | 霧面，Hard coating (3H) |
三、友達15寸液晶模組G150XTN03.2 光學詳情
基礎信息： | 顯示亮度 | 350 cd/m2 (Typ.) | 對比度 | 700:1 (Typ.) (透射) |
可視角度 | 85/85/80/80 (Typ.)(CR≥10) | 顯示模式 | TN，常白顯示，透射式 | |
推薦視角 | - | 響應時間 | 5.7/2.3 (Typ.)(Tr/Td) (ms) | |
色彩性能： | 白色坐標 | Wx:0.313; Wy:0.329 | 支持顏色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色域 | 60% NTSC (CIE1931) | 亮度均勻性 | 1.25/1.33 (Typ./Max.)(9points) |
四、友達15寸工業G150XTN03.2電子詳情
幀頻率 : | 60Hz |
翻轉掃描 : | No |
功率總耗： | 10.9W (Typ.) |
五、友達15寸工業G150XTN03.2信號詳情
信號電氣： | 輸入電流 | 1.1/1.5A (Typ./Max.) | 輸入電壓 | 3.3V (Typ.) | ||
功率消耗 | 3.3/5.0W (Typ./Max.) | 信號接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征： | 位置 | - | 類型 | 端子 | ||
信號詳情 | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
信盛精工 | MSB240420E | 1.25 mm | 20pins | 1pcs | LVDS-20P1C8B-135A | |
六、友達15寸工業G150XTN03.2發光詳情
燈管特征： | 燈管類型 | WLED | 數量 | - | 位置 | 側入式光源(底部) |
可換性 | No | 燈管形狀 | - | 燈管壽命 | 50K(Min.) (Hours) | |
接口特征： | 位置 | - | 類型 | 端子 | ||
信號詳情： | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
恩得利 | 3808K-F05N-02R | 1.25mm | 5pins | 1pcs | ||
燈管驅動： | 含LED驅動器 | |||||
驅動電氣： | 輸入電壓 | 12.0±1.2V | 輸入電流 | 0.70A (Typ.) | ||
功耗 | 8.4/9.24W (Typ./Max.) | |||||
七、友達15寸液晶模組G150XTN03.2 包裝詳情
包裝箱： | 數量 | 尺寸 (L×W×H) | 重量 |
15 pcs / 箱 | 434×380×353 mm (L×W×H) | 20 Kgs |
友達15寸液晶模組G150XTN03.2 概況：
G150XTN03.2是友達 (AUO)推出的一款15.0英寸a-Si TFT-LCD液晶模組產品，它裝配有WLED背光，含LED驅動器背光驅動，無觸摸。G150XTN03.2工作溫度為 0 ~ 65°C，存儲溫度為 -20 ~ 65°C。G150XTN03.2特征結為: 表面霧面，6/8位灰階可選，廣視角，風景模式，白光LED背光，背光壽命大于5萬小時。G150XTN03.2推薦應用于工業。
G150XTN03.2于2014年Q1量產，于2018年Q3停產，當前生產狀態為量產中。G150XTN03.2作為一款TN，常白顯示，透射式液晶模組產品，G150XTN03.2可以提供350 cd/m2的顯示亮度 700:1的透射對比度，以及85/85/80/80 (Typ.)(CR≥10)（左/右/上/下）的可視角度，G150XTN03.2的響應時間為5.7/2.3 (Typ.)(Tr/Td) ms。由于每個像素點采用了6-bit / 6-bit + FRC灰階信號，G150XTN03.2可以顯示262K/16.2M顏色，其顯示的色彩飽和度也達到了60% (CIE1931)。G150XTN03.2背光采用了WLED發光的側入式光源(底部)，光源的使用壽命為50K小時，含LED驅動器。G150XTN03.2采用了LVDS (1 ch, 6/8-bit)信號接口，總共20 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
如果開發新產品想采用G150XTN03.2液晶模組，建議多了解一下關于G150XTN03.2的最新的生產狀態信息和技術信息，G150XTN03.2所有參數值均以規格書為準，G150XTN03.2的最新價格可以咨詢杭州旭虹。
