1、我公司G150XVN01.2為友達光電原廠原裝全新液晶屏A規液晶屏；質量符合原廠的質量協議及技術協議標準(簡稱IIS準）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、友達15寸液晶模組G150XVN01.2應用特征
基本信息： | 品牌 | 型號 | 屏幕類型 | 其它名稱 |
友達 | G150XVN01.2 | a-Si TFT-LCD , 液晶模組 | - | |
最大額定： | RoHS | 工作溫度 | 存儲溫度 | 抗振能力 |
RoHS | -10 ~ 70 °C | -30 ~ 70 °C | - | |
適用于： | 工業，醫療影像 | |||
典型特征： | 廣色域，表面霧面，6/8位灰階可選，廣視角，風景模式，白光LED背光，背光壽命大于5萬小時，信號端子正裝，180度翻轉顯示 | |||
二、友達15寸液晶模組G150XVN01.2結構特征
屏幕尺寸： | 15吋 | |||
像素特征： | 分辨率 | 像素配置 | 點間距(W×H) | 像素間距(W×H) |
1024(RGB)×768 , XGA | RGB垂直條狀 | 0.099×0.297 mm | 0.297×0.297 mm | |
結構尺寸： | 顯示尺寸mm | 可視尺寸mm | 外觀尺寸 | 外觀厚度 |
304.128×228.096 mm | 307.2×231.1 mm | 326.5×253.5 mm | 9.5 (Typ.) mm | |
外觀特征： | 物理形狀 | 寬高比 | 風景肖像 | 外觀樣式 |
平面矩形 | 4:3 (W : H) | 風景模式 | ||
其他參數： | 重量 | 表面防護 | 表面處理 | |
TBD | - | 霧面，Hard coating (3H) | ||
三、友達15寸液晶模組G150XVN01.2光學特征
基本信息： | 亮度(cd/m2) | 光學模式 | 對比度 |
400 cd/m2 (Typ.) | MVA，常黑顯示，透射式 | 1500:1 (Typ.) (透射) | |
可視角度(L/R/U/D) | 最佳視角 | 響應速度 | |
88/88/88/88(Typ.)(CR≥10) | 全視角 | 20/15 (Typ.)(Tr/Td) (ms) | |
亮度均勻性： | 1.33 (Max.)(5 points) | ||
色彩性能： | 色域 | 顏色數量 | 白場色度 |
72% NTSC (CIE1931) | 262K/16.2M (6-bit / 6-bit + Hi-FRC) | Wx:0.300; Wy:0.325 | |
四、友達15寸液晶模組G150XVN01.2電子特征
刷新頻率： | 60Hz |
翻轉掃描： | 翻轉 (180°) |
五、友達15寸液晶模組G150XVN01.2光源特征
背光特征： | 類型 | 位置 | 形狀 | 數量 | 壽命（小時） | 是否可換 |
WLED | 側入式光源 | - | - | 50K(Typ.) (Hours) | - | |
接口特征： | WLED驅動狀態 | 物理類型 | 接口位置 | |||
含LED驅動器 | 包含在屏信號接口中 | |||||
接口詳情： | 數量 | 腳數 | 腳間距 | |||
1pcs | 30 pins | 1.25 mm | ||||
六、友達15寸液晶模組G150XVN01.2包裝特征
包裝箱： | 數量 | 重量 | 尺寸 |
10pcs | 12.5Kgs | 410×278×360 mm (L×W×H) |
友達15寸液晶模組G150XVN01.2概況：

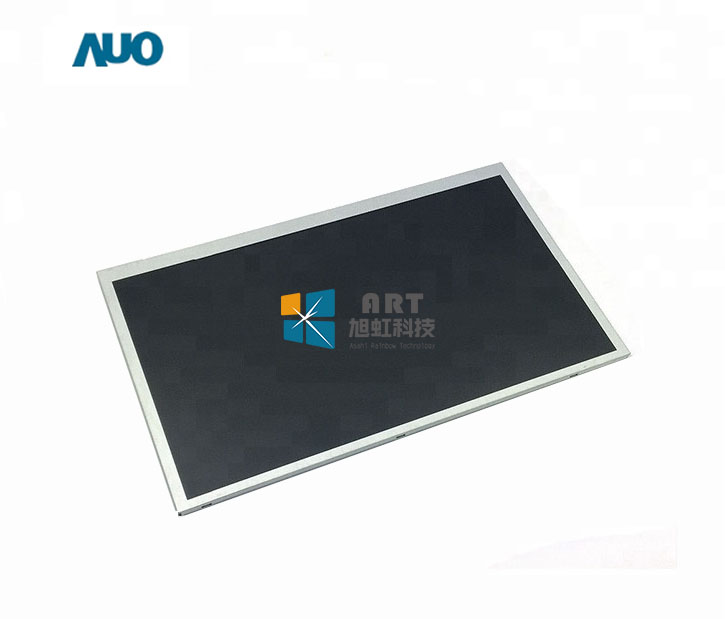

G150XVN01.2是友達光電股份有限公司 (友達，AUO) 推出的一款采用a-Si TFT-LCD技術的15.0吋液晶模組產品，它裝配有WLED背光，含LED驅動器背光驅動，無觸摸。工作溫度為 -10 ~ 70°C，存儲溫度為 -30 ~ 70°C，耐振動性為1.5G (14.7 m/s2)。基于它廣色域，表面霧面，6/8位灰階可選，廣視角，風景模式，白光LED背光，背光壽命大于5萬小時，信號端子正裝，180度翻轉顯示等特征，G150XVN01.2推薦使用于工業，醫療影像等產品。
G150XVN01.2作為一款MVA，常黑顯示，透射式液晶模組產品，G150XVN01.2可以提供400 cd/m2的顯示亮度 1500:1的透射對比度，以及88/88/88/88 (Typ.)(CR≥10)(L/R/U/D)的可視角度，最佳觀看角度為全視角，它的響應時間為20/15 (Typ.)(Tr/Td) ms。由于每個像素點采用了6-bit / 6-bit + FRC灰階信號，G150XVN01.2可以顯示262K/16.2M顏色，其顯示的色彩飽和度也達到了72% (CIE1931)。G150XVN01.2背光采用了WLED發光的側入式光源，光源的使用壽命為50K小時，含LED驅動器。G150XVN01.2采用了LVDS (1 ch, 6/8-bit)信號接口，總共30 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
G150XVN01.2于2018年Q2量產，當前生產狀態為量產中。如果開發新產品想采用G150XVN01.2液晶模組，建議多了解關于G150XVN01.2的最新的生產狀態信息和技術信息。G150XVN01.2所有參數值均以規格書為準，G150XVN01.2規格書和最新價格可以咨詢杭州旭虹。
