1、友達液晶模組A043FTN03.0 應用詳情
基礎信息 : | 品牌 | 友達（AUO） | 型號名稱 | A043FTN03.0 |
屏幕類型 | a-Si TFT-LCD , 液晶模組 | 其它名稱 | A043FTN03 V0 | |
屏幕尺寸 | 4.3吋 | 適用于 | 工業，便攜導航儀 | |
最大額定 : | 工作溫度 | 0 ~ 60 °C | 存儲溫度 | -25 ~ 70 °C |
RoHS | RoHS | 抗振能力 | - | |
典型特征 : | 白光LED背光，180度翻轉顯示，表面霧面 | |||
2、友達液晶模組A043FTN03.0 結構詳情
像素特征 : | 分辨率 | 480(RGB)×272, WQVGA | 像素配置 | RGB垂直條狀 |
點間距(W×H) | 0.066×0.198 mm | 像素間距(W×H) | 0.198×0.198 mm [128PPI] | |
物理尺寸 : | 顯示尺寸 | 95.04(W)×53.856(H) mm | 外觀尺寸 | 105.5(W)×67.2(H) mm |
可視尺寸 | 100.8(W)×58.76(H) mm | 外觀厚度 | 2.9±0.2 mm | |
外觀特征 : | 物理形狀 | 平面矩形 | 風景肖像 | 風景模式 |
寬高比(W:H) | 16:9 | 外觀樣式 | - | |
其它細節 : | 重量 | 44.0g (Typ.) | 表面處理 | 霧面 (Haze 25%) |
3、友達液晶模組A043FTN03.0 光學詳情
基礎信息 : | 亮度(cd/m2) | 400 (Typ.) | 對比度 | 400:1 (Typ.) (透射) |
最佳角度 | 6 o'clock | 響應速度 | 15/20 (Typ.)(Tr/Td) ms | |
可視角度 | 65/65/50/55 (Typ.)(CR≥10) | 光學模式 | TN，常白顯示，透射式 | |
色彩性能 : | 色度 | Wx:0.305; Wy:0.330 | 顏色數量 | 16.7M (6-bit + Hi-FRC) |
色溫 | 6914K | 白場變動 | 1.33/1.43 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 51% | sRGB覆蓋率 | 71% |
Adobe RGB覆蓋率 | 53% | DCI-P3覆蓋率 | 53% | |
Rec.2020覆蓋率 | 38% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、友達液晶模組A043FTN03.0 電子詳情
刷新頻率 : | 60Hz |
翻轉掃描 : | 翻轉 (180°) |
時序控制 (T-CON) : | Embedded T-CON |
5、友達液晶模組A043FTN03.0 信號詳情
信號電氣 : | 輸入電流 | 18/25mA (Typ./Max.) | 輸入電壓 | 3.3V (Typ.) | ||
功率消耗 | - | 信號接口 | Parallel RGB (1 ch, 8-bit) | |||
邏輯電壓 : | 0≤VIL≤0.3VDDIO; 0.7VDDIO≤VIH≤VDDIO | |||||
接口特征 : | 位置 | - | 類型 | FPC | ||
信號詳情 : | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
0.5 mm | 45 pins | 1pcs | ||||
6、友達液晶模組A043FTN03.0 發光詳情
燈管特征 : | 燈管類型 | WLED | 數量 | 8S1P | 位置 | 側入式光源 |
可換性 | - | 燈管形狀 | 1串 | 燈管壽命 | 10K (Typ.) 小時 | |
燈管電氣 : | 輸入電壓 | 25.6/28V (Typ./Max.) | 輸入電流 | 20/22mA (Typ./Max.) | ||
功率消耗 | 512/616mW (Typ./Max.) | |||||
接口特征 : | 位置 | - | 類型 | 包含在屏信號接口中 | ||
燈管驅動： | 無 | |||||
7、友達液晶模組A043FTN03.0 包裝詳情
包裝類型 | 片/包裝 | 箱數 | 包裝長寬高 (mm) | 毛重 (Kgs) |
紙箱 | 120 | 1 | N/A | 11.20 |
友達液晶模組A043FTN03.0概況：

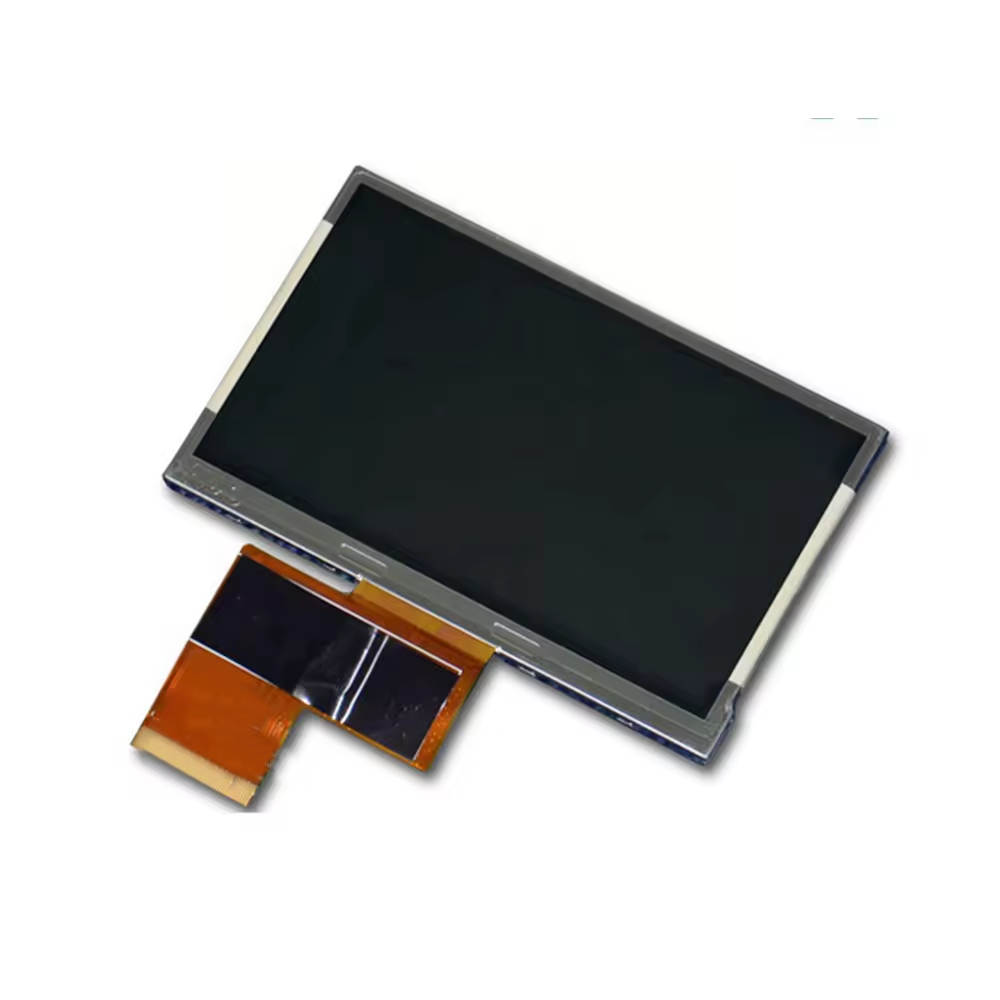

A043FTN03.0是友達 (AUO)推出的一款4.3吋a-Si TFT-LCD液晶模組，裝配有WLED背光，無背光驅動，無觸摸。工作溫度為 0 ~ 60°C，存儲溫度為 -25 ~ 70°C。
白光LED背光，180度翻轉顯示，表面霧面。A043FTN03.0應用于工業，便攜導航儀等產品。
A043FTN03.0顯示分辨率為480(RGB)×272 (WQVGA)，寬高比為16:9 (寬:高)，像素采用RGB垂直條狀排列。它的顯示區域尺寸為95.04(寬)×53.856(高) mm，外觀
尺寸為105.5(寬)×67.2(高)×3.1(厚) mm，可視尺寸為100.8(寬)×58.76(高) mm，表面處理為霧面 (Haze 25%)，產品凈重44.0g (Typ.)。背光方面此產品采用了8S1P WLED
發光的側入式光源，光源的使用壽命為10K小時，不含背光驅動。A043FTN03.0采用了Parallel RGB (1 ch, 8-bit)信號接口，總共45 pins，采用FPC連接，驅屏電壓為3.3V (Typ.)。
它的典型垂直刷新率Fv為60Hz。
A043FTN03.0于2020年Q1量產，當前生產狀態為量產中。如果開發新產品想采用A043FTN03.0液晶模組，建議多了解一下關于A043FTN03.0的最新的生產狀態信息
和技術信息，A043FTN03.0所有參數值均以規格書為準，A043FTN03.0規格和最新價格可以咨詢杭州旭虹科技。
