1、我公司G050VTN01.0 為友達光電原廠原裝全新液晶屏A規液晶屏；質量符合原廠的質量協議及技術協議標準(簡稱IIS準）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、友達液晶模組G050VTN01.0 應用詳情
基本信息 : | 品牌 | 友達(AUO) | 型號名稱 | G050VTN01.0 |
屏幕類型 | a-Si TFT-LCD , 液晶模組 | |||
屏幕尺寸 | 5.0吋 | 適用于 | 工業 | |
最大額定值 : | 工作溫度 | -20~ 70 °C | 存儲溫度 | -30 ~ 80 °C |
抗振能力 | 2.0G (19.6 m/s2) | RoHS | RoHS | |
典型特征 : | 白光LED背光，表面鏡面 | |||
二、友達液晶模組G050VTN01.0 光學詳情
基本信息 : | 亮度(cd/m2) | 370 (Typ.) | 對比度 | 600 : 1 (Typ.) (透射) |
最佳角度 | - | 響應速度 | 20 (Typ.)(Tr+Td) ms | |
可視角度 | 75/75/65/75 (Typ.)(CR≥10) | 光學模式 | TN，常白顯示，透射式 | |
色彩性能 : | 色度 | Wx:0.310; Wy:0.330 | 顏色數量 | 16.2M (6-bit + FRC) |
色溫 | 6638K | 白場變動 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 53% | sRGB覆蓋率 | 75% |
Adobe RGB覆蓋率 | 56% | DCI-P3覆蓋率 | 55% | |
Rec.2020覆蓋率 | 40% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、友達液晶模組G050VTN01.0 結構詳情
像素特征 : | 分辨率 | 800(RGB)×480, WVGA | 像素配置 | RGB垂直條狀 |
點間距 | 0.045×0.135 mm (H×V) | 像素間距(W×H) | 0.135×0.135 mm (H×V) [188PPI] | |
結構尺寸 : | 顯示尺寸 | 108×64.8 mm (H×V) | 外觀尺寸 | 120.7×76.3 mm (H×V) |
可視尺寸 | 111.25×68.7 mm (H×V) | 外觀厚度 | 3.1±0.2 mm | |
外觀特征 : | 物理形狀 | 平面矩形 | 風景肖像 | 風景模式 |
寬高比(W:H) | 15:9 | 外觀形狀 | - | |
安裝孔位 : | Without | |||
其它詳情 : | 重量 | 58.0±2.0g | 表面處理 | 鏡面 (Haze 0%)，Hard coating (3H) |
四、友達液晶模組G050VTN01.0 電子詳情
刷新頻率 : | 60Hz |
翻轉掃描 : | No |
時序控制 (T-CON) : | TBD |
五、友達液晶模組G043FTT01.0 信號詳情
信號電氣 : | 輸入電流 | 75/90mA (Typ./Max.) | 輸入電壓 | 3.3V (Typ.) | ||
功耗 | 0.25/0.3W (Typ./Max.) | 信號接口 | TTL (1 ch, 8-bit) | |||
邏輯電壓 : | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||||
接口特征 : | 位置 | - | 類型 | FPC | ||
信號接口 : | 品牌 | 型號 | 數量 | 腳間距 | 腳數 | 腳定義 |
1 pcs | 0.5 mm | 40 pins | ||||
六、友達液晶模組G050VTN01.0 發光詳情
燈管特征: | 燈管類型 | WLED | 背光可換性 | - | 位置 | 側入式光源 |
數量 | 9S1P | 燈管形狀 | 陣列 | 壽命 | 20K (Min.) 小時 | |
燈管電氣 : | 輸入電流 | 60mA (Typ.) | 輸入電壓 | 8.4/9.0/9.9V (Min./Typ./Max.) | ||
功耗 | 0.5/0.54/0.59W (Min./Typ./Max.) | |||||
接口特征 : | 位置 | - | 類型 | 包含在屏信號接口中 | ||
背光驅動 : | 無 | |||||
七、友達液晶模組G050VTN01.0 包裝詳情
包裝箱 : | 數量 | 尺寸 (L×W×H) | 重量 |
120 pcs / 箱 | 520×340×250 mm (L×W×H) | 13 Kgs (Max.) |
提示：以上所有參數值均依據規格書手動錄入，已盡力減少錯誤，但不能保證的完全正確。開發使用請以液晶屏規格書為準！

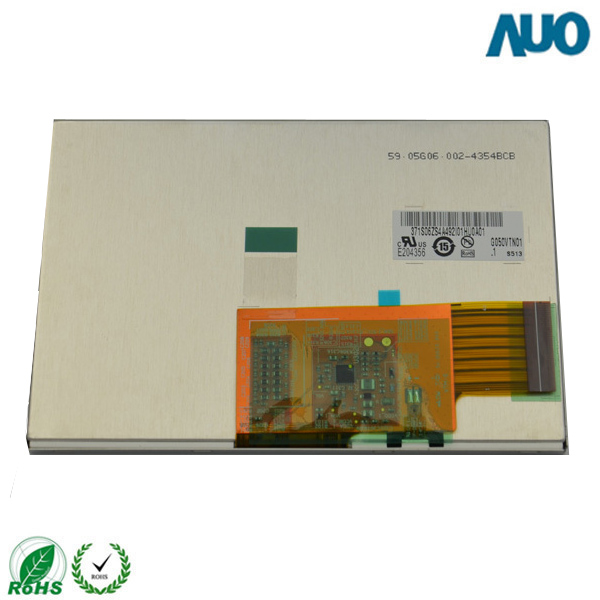

友達5寸工業液晶面板G050VTN01.0概況：
G050VTN01.0是友達光電 (友達，AUO) 推出的一款采用a-Si TFT-LCD技術的5.0吋液晶模組產品，G050VTN01.0裝配有WLED背光，無背光驅動，無觸摸。作為一款TN，常白顯示，透射式液晶模組產品，G050VTN01.0可以提供370 cd/m2的顯示亮度 600:1的透射對比度，以及75/75/65/75 (Typ.)(CR≥10)(L/R/U/D)的可視角度，G050VTN01.0響應時間為20 (Typ.)(Tr+Td) ms。
由于G050VTN01.0每個像素點采用了6-bit + Dithering灰階信號，G050VTN01.0可以顯示16.2M顏色，其顯示的色彩飽和度也達到了50% (CIE1931)。背光方面G050VTN01.0采用了3S3P WLED發光的側入式光源，光源的使用壽命為20K小時，不含背光驅動。G050VTN01.0采用了TTL (1 ch, 8-bit)信號接口，總共40 pins，采用FPC連接，驅屏電壓為3.3V (Typ.)。G050VTN01.0的典型垂直刷新率Fv為60Hz。
如果開發新產品想采用G050VTN01.0液晶模組，所有的參數都以規格書為準！G050VTN01.0產品于2015年Q3量產，當前生產狀態為量產中。G050VTN01.0的工作溫度為 -20 ~ 70°C，存儲溫度為 -30 ~ 80°C，耐振動性為2.0G (19.6 m/s2)?；贕050VTN01.0表面鏡面，風景模式，白光LED背光，寬屏等特征，G050VTN01.0型號推薦使用于工業等產品。
