一、友達7寸工業液晶模組B070ATN01.0應用特征
基本信息： | 品牌 | 型號 | 屏幕類型 | 其它名稱 |
友達 | B070ATN01.0 | a-Si TFT-LCD , 液晶模組 | - | |
最大額定： | RoHS | 工作溫度 | 存儲溫度 | 抗振能力 |
RoHS | -20 ~ 60 °C | -30 ~ 70 °C | - | |
適用于： | 數碼相框，便攜式DVD,工業，平板電腦 | |||
典型特征： | 表面鏡面，6/8位灰階可選，風景模式，白光LED背光，寬屏，上/下/左/右翻轉顯示 | |||
二、友達7寸工業液晶模組B070ATN01.0結構特征
屏幕尺寸： | 7.0吋 | |||
像素特征： | 分辨率 | 像素配置 | 點間距 | 像素間距 |
1024(RGB)×600 , WSVGA | RGB垂直條狀 | 0.050×0.150 mm | 0.150×0.150 mm | |
結構尺寸： | 顯示尺寸(H×V) | 可視尺寸(H×V) | 外觀尺寸(H×V) | 外觀厚度 |
153.6×90 mm | 155.6×92.0 mm | 167.25×104.65 mm | 2.9/4.8 (Typ./Max.) mm | |
外觀特征： | 物理形狀 | 寬高比 | 風景肖像 | 外觀樣式 |
平面矩形 | 17:10 (H:V) | 風景模式 | - | |
安裝孔位： | Without | |||
其他參數： | 重量 | 表面處理 | ||
100g | 鏡面 (Haze 0%)，Hard coating (3H)，反射率 4.3% (Typ.) | |||
三、友達7寸工業液晶模組B070ATN01.0光學特征
基本信息： | 亮度(cd/m2) | 光學模式 | 對比度 |
350 cd/m2 (Typ.) | TN，常白顯示，透射式 | 700:1 (Typ.) (透射) | |
可視角度(L/R/U/D) | 最佳視角 | 響應速度 | |
75/75/70/75 (Typ.)(CR≥10) | - | 16 (Typ.)(Tr+Td) (ms) | |
色度 | Wx:0.313; Wy:0.329 | ||
色彩性能： | 色域 | 顏色數量 | 亮度均勻性 |
50% NTSC (CIE1931) | 262K/16.2M (6-bit / 6-bit + FRC) | 1.17/1.25 (Typ./Max.)(5 points) | |
四、友達7寸工業液晶模組B070ATN01.0電子特征
刷新頻率： | 60Hz |
翻轉掃描： | 翻轉 (水平/垂直) |
功率總耗： | 2.30W (Typ.) |
五、友達7寸工業液晶模組B070ATN01.0信號詳情
信號電氣： | 輸入電流 | 139mA (Max.) | 輸入電壓 | 3.3V (Typ.) | ||
功率消耗 | 0.5W (Max.) | 信號接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征： | 位置 | - | 類型 | FPC | ||
信號詳情： | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
0.3 mm | 39pins | 1 pcs | - | |||
六、友達7寸工業液晶模組B070ATN01.0發光詳情
燈管特征： | 燈管類型 | WLED | 數量 | 4S6P | 位置 | 側入式光源 |
可換性 | - | 燈管形狀 | 陣列 | 燈管壽命 | 15K(Min.) | |
WLED電氣 : | 輸入電壓 | 輸入電流 | 功率消耗 | |||
12.4/13.2V (Typ./Max.) | 120mA (Typ.) | 1.488/1.584W (Typ./Max.) | ||||
接口特征： | 位置 | - | 類型 | 包含在屏信號接口中 | ||
燈管驅動 | 無 | |||||
七、友達7寸工業液晶模組B070ATN01.0包裝特征
包裝箱： | 數量 | 重量 | 尺寸 |
78 pcs / box | 11.0 Kgs | 584×379×226 mm (L×W×H) |
友達7寸工業液晶模組B070ATN01.0概況：

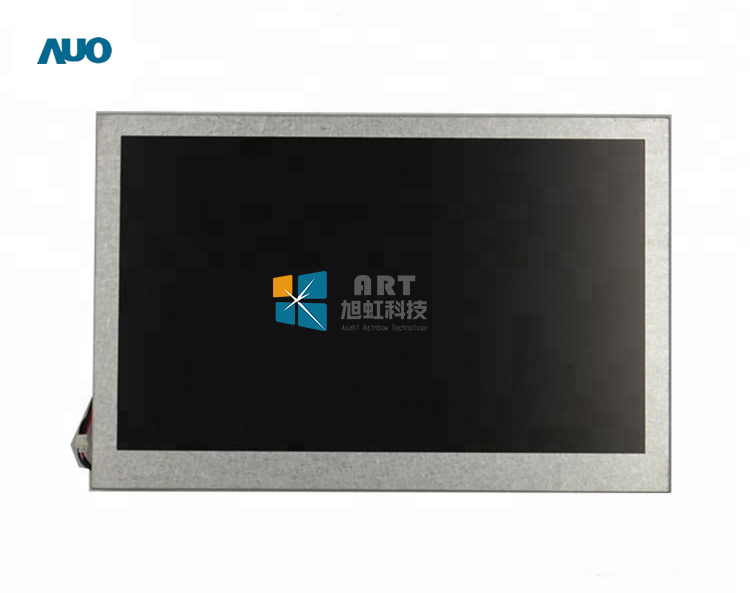

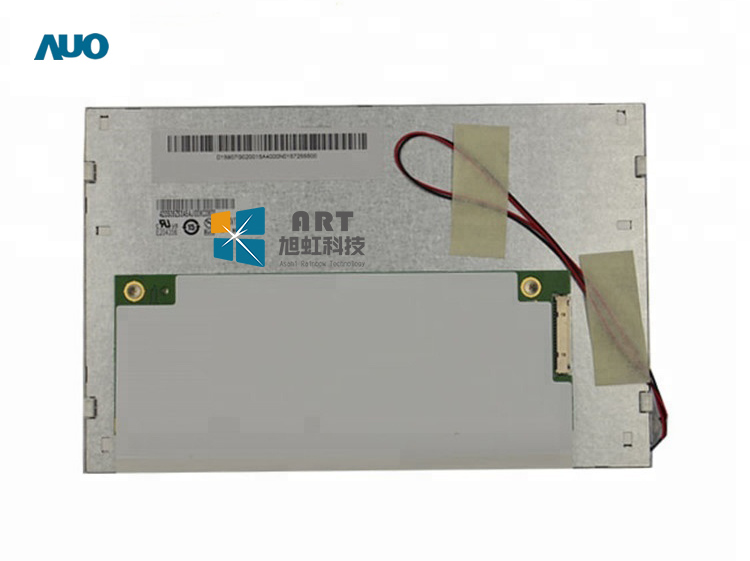

B070ATN01.0是友達 (AUO)推出的一款7.0英寸a-Si TFT-LCD液晶模組產品，它裝配有WLED背光，無背光驅動，無觸摸。工作溫度為 -20 ~ 60°C，存儲溫度為 -30 ~ 70°C。表面鏡面，6/8位灰階可選，風景模式，白光LED背光，寬屏，上/下,左/右翻轉顯示。推薦應用于平板電腦，工業，數碼相框，便攜式DVD。
B070ATN01.0作為一款TN，常白顯示，透射式液晶模組產品，B070ATN01.0可以提供350 cd/m2的顯示亮度 700:1的透射對比度，以及75/75/70/75 (Typ.)(CR≥10)（左/右/上/下）的可視角度，它的響應時間為16 (Typ.)(Tr+Td) ms。由于每個像素點采用了6-bit / 6-bit + FRC灰階信號，此產品可以顯示262K/16.2M顏色，其顯示的色彩飽和度也達到了50% (CIE1931)。背光方面此產品采用了4S6P WLED發光的側入式光源，光源的使用壽命為15K小時，不含背光驅動。B070ATN01.0采用了LVDS (1 ch, 6/8-bit)信號接口，總共39 pins，采用FPC連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
B070ATN01.0于2014年Q4量產，于2019年Q4停產，當前生產狀態為量產中。如果開發新產品想采用B070ATN01.0液晶模組，建議多了解一下關于B070ATN01.0的最新的生產狀態信息和技術信息，B070ATN01.0所有參數均以規格書為準，B070ATN01.0規格書和最新價格可以咨詢杭州旭虹。
