一、友達液晶模組G070VW01.012 應用詳情
基本信息 : | 面板品牌 | 友達（AUO） | 面板型號 | G070VW01.012 |
面板尺寸 | 7.0英寸 | |||
面板類型 | a-Si TFT-LCD , 液晶模組 | |||
工作環境 : | 工作溫度 | -30 ~ 85 °C | 存儲溫度 | -30 ~ 85 °C |
RoHS狀態 | RoHS | 耐振動性 | 1.5G (14.7 m/s2) | |
典型特征 : | 寬溫，白光LED背光，壽命大于5萬小時，含LED驅動器，上/下，左/右翻轉顯示，6/8位灰階可選，表面霧面 | |||
二、友達液晶模組G070VW01.012 結構詳情
像素特征 : | 像素?cái)?shù)量 | 800(RGB)×480, WVGA | 點間距 | 0.0635×0.1905 mm (H×V) |
像素布局 | RGB垂直條狀 | 像素間距 | 0.1905×0.1905 mm (H×V) [133PPI] | |
結構尺寸 : | 顯示區域 | 152.4×91.44 mm (H×V) | 可視區域 | 155.2×94.24 mm (H×V) |
外觀尺寸 | 170×111 mm (H×V) | 外觀厚度 | 7.5±0.5 mm | |
外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
寬高比 | 15:9 (H:V) | 外觀樣式 | - | |
安裝孔位 : | Without | |||
其它特征 : | 重量 | 165/175g (Typ./Max.) | 表面處理 | 霧面，Hard coating (3H) |
三、友達液晶模組G070VW01.012 光學詳情
基本信息 : | 面板亮度 | 400 cd/m2 (Typ.) | 對比度 | 1000:1 (Typ.) (透射) |
可視角度 | 89/89/89/89 | 光學模式 | 透射式 | |
最佳視角 | 全視角 | 反應時間 | 20/10 (Typ.)(Tr/Td) ms | |
色彩性能 : | 白色色度 | Wx:0.310; Wy:0.330 | 顯示顏色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色溫 | 6638K | 亮度變動 | 1.30 (Max.)(5 points) |
四、友達液晶模組G070VW01.012 背光詳情
背光特征 : | 燈管類型 | WLED | 數量 | - | 燈管壽命 | 50K (Min.) 小時 |
是否可換 | No | 燈管形狀 | 1串 | 位置 | 側入式光源 | |
接口特征 : | 類型 | 端子 | 位置 | - | ||
燈管驅動 | 含LED驅動器 | |||||
接口詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
恩得利 | 3808K-F04N-02R | 1.25 mm | 4 pins | 1 pcs | ||
驅動電氣 : | 電壓輸入 | 12.0V (Typ.) | ||||
五、友達液晶模組G070VW01.012 信號詳情
信號系統 : | LVDS (1 ch, 6/8-bit) | 信號邏輯電壓 | - | |||
信號電氣 : | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | - | ||
接口特征 : | 類型 | 端子 | 位置 | - | ||
端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
廣瀨電機 | DF19LA-20P-1H | 1.0 mm | 20 pins | 1 pcs | LVDS-20P1C8B-140A | |
友達液晶模組G070VW01.012概況：

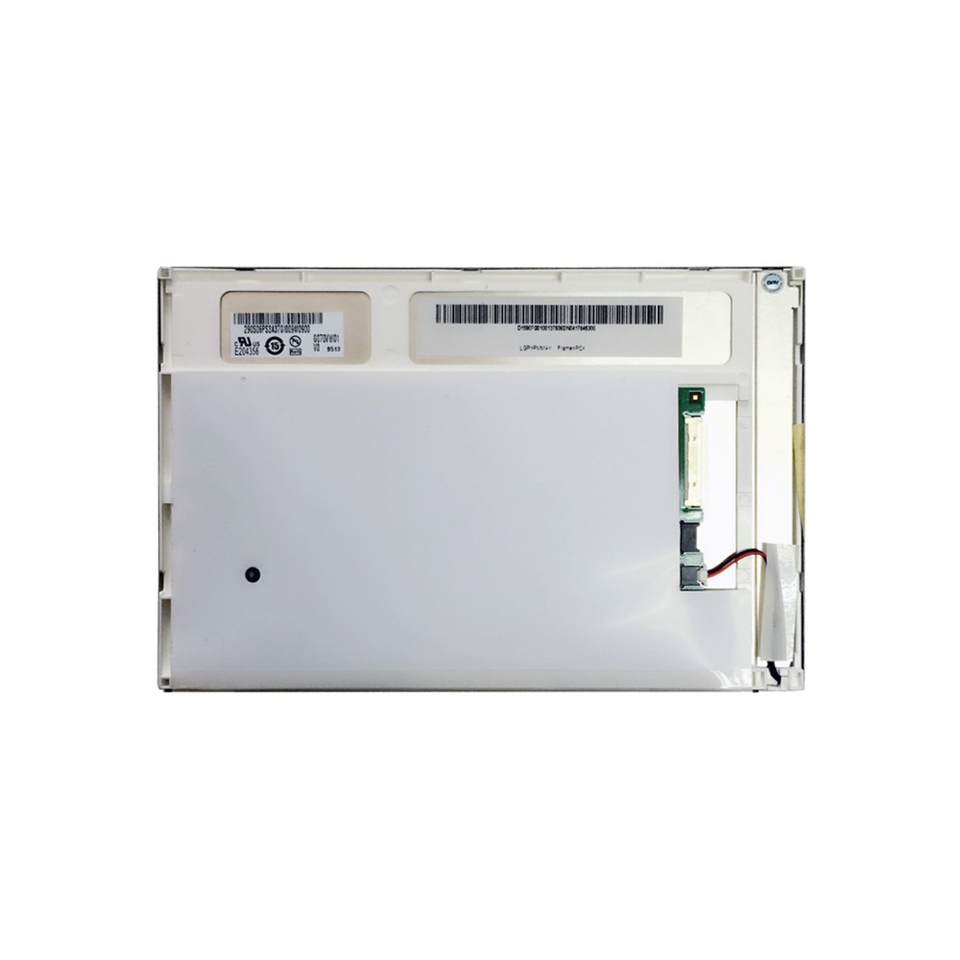

G070VW01.012是友達 (AUO 7.0吋a-Si TFT-LCD液晶模組，裝配有WLED背光，含LED驅動器背光驅動，工作溫度為 -30 ~ 85°C，存儲溫度為 -30 ~ 85°C，耐振動性為1.5G (14.7 m/s2)。寬溫，白光LED背光，壽命大于5萬小時，含LED驅動器，上/下,左/右翻轉顯示，6/8位灰階可選，表面霧面。G070VW01.012推薦應用于工業等產品。
G070VW01.012顯示分辨率為800(RGB)×480 (WVGA)，寬高比為15:9 (寬:高)，像素采用RGB垂直條狀排列。它的顯示區域尺寸為152.4(寬)×91.44(高) mm，外觀尺寸為170(寬)×111(高)×8(厚) mm，可視尺寸為155.2(寬)×94.24(高) mm，表面處理為霧面，Hard coating (3H)，產品凈重165/175g (Typ./Max.)。背光方面此產品采用了WLED發光的側入式光源，光源的使用壽命為50K小時，含LED驅動器。G070VW01.012采用了LVDS (1 ch, 6/8-bit)信號接口，總共20 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
G070VW01.012于2023年Q2量產，當前生產狀態為量產中。如果開發新產品想采用G070VW01.012液晶模組，建議多了解一下關于G070VW01.012的最新的生產狀態信息和技術信息，G070VW01.012所有參數值均可以以規格書為準，G070VW01.012規格書和最新價格可以咨詢杭州旭虹。
