一、友達液晶模組G084SN05 V904 應用詳情
基礎信息： | 制造商 | 友達（AUO） | 型號 | G084SN05 V904 |
類型 | a-Si TFT-LCD , 液晶模組 | 應用產品 | 工業 | |
對角尺寸 | 8.4” | |||
應用環境： | 存儲溫度 | -30 ~ 80 °C | 工作溫度 | -30 ~ 80 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s2) | |
典型特征 : | 寬溫，背光易換，白光LED背光，背光壽命大于5萬小時，含LED驅動器，上/下/左/右翻轉顯示，6/8位灰階可選，表面霧面 | |||
二、友達液晶模組G084SN05 V904 結構詳情
像素特征 : | 解析度 | 800(RGB)×600 , SVGA | 點間距 | 0.071×0.213 (H×V) |
像素排列 | RGB垂直條狀 | 像素間距 | 0.213×0.213 (H×V) | |
結構尺寸 : | 顯示區域 | 170.4(H) × 127.8(V) | 開口區域 | 174.15(H) × 131.2(V) |
外觀尺寸 | 203(H) × 142.5(V) | 外觀厚度 | 8.0 (Typ.) | |
外觀特征 : | 物理形狀 | 平面矩形 | 外觀樣式 | - |
寬高比 | 4:3 (H:V) | 風景肖像 | 風景模式 | |
安裝方式 : | Face mounting holes (2-Φ3.0, 2-R1.5) on left, right bezel | |||
其它參數: | 重量 | 250g (Typ.) | 表面處理 | 霧面，Hard coating (3H) |
三、友達液晶模組G084SN05 V904 光學詳情
基礎信息 : | 顯示亮度 | 450 cd/m2 (Typ.) | 對比度 | 600:1 (Typ.) (透射) |
可視角度 | 80/80/80/60 (Typ.)(CR≥10) | 顯示模式 | TN，常白顯示，透射式 | |
推薦視角 | 6 o'clock | 響應時間 | 20/10 (Typ.)(Tr/Td) | |
色彩性能 : | 白色坐標 | Wx:0.310; Wy:0.330 | 支持顏色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色溫 | 6638K | 亮度均勻性 | 1.33/1.43 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 52% | sRGB覆蓋率 | 72% |
Adobe RGB覆蓋率 | 54% | DCI-P3覆蓋率 | 54% | |
Rec.2020覆蓋率 | 39% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友達液晶模組G084SN05 V904 電子詳情
幀頻率 : | 60Hz |
翻轉掃描 : | 翻轉 (水平/垂直) |
功率總耗 : | 2.94W (Typ.) |
五、友達液晶模組G084SN05 V904 信號詳情
信號電氣： | 電壓供應 | 3.3V (Typ.) | 電流供應 | 270/330mA (Typ./Max.) | ||
功率消耗 | 0.9/1.2W (Typ./Max.) | |||||
信號類型： | LVDS (1 ch, 6/8-bit) | |||||
接口特征 : | 位置 | - | 類型 | 端子 | ||
接口詳情： | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
廣瀨電機 | DF19LA-20P-1H | 1.0 mm | 20 pins | 1 pcs | LVDS-20P1C8B-140A | |
六、友達液晶模組G084SN05 V904 光源詳情
光源特征: | 光源類型 | WLED | 數量 | - | 位置 | 側入式光源(底部) |
是否可換 | Replaceable | 形狀 | - | 壽命 | 50K(Min.) Hours | |
燈管電氣 : | 電壓供應 | 19.6/20.4V (Typ./Max.) | 電流供應 | 43mA (Typ.) | ||
功率消耗 | 1.76W (Typ.) | |||||
接口特征 : | 位置 | - | 類型 | 端子 | ||
接口詳情 : | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
恩得利 | 3808K-F04N-02R | 1.25 mm | 4 pins | 1 pcs | ||
光源驅動 : | 含LED驅動器 | |||||
驅動電氣 : | 電壓供應 | 10.8/12.0/12.6V (Min./Typ./Max.) | 電流供應 | 0.17A (Typ.) | ||
功率消耗 | 2.04/2.14W (Typ./Max.) | |||||
七、友達液晶模組G084SN05 V904 包裝詳情
包裝箱 : | 數量 | 重量 | 尺寸 |
30 pcs / box | 12 Kgs | 405×328×301 mm (L×W×H) |
友達液晶模組G084SN05 V904 概況：

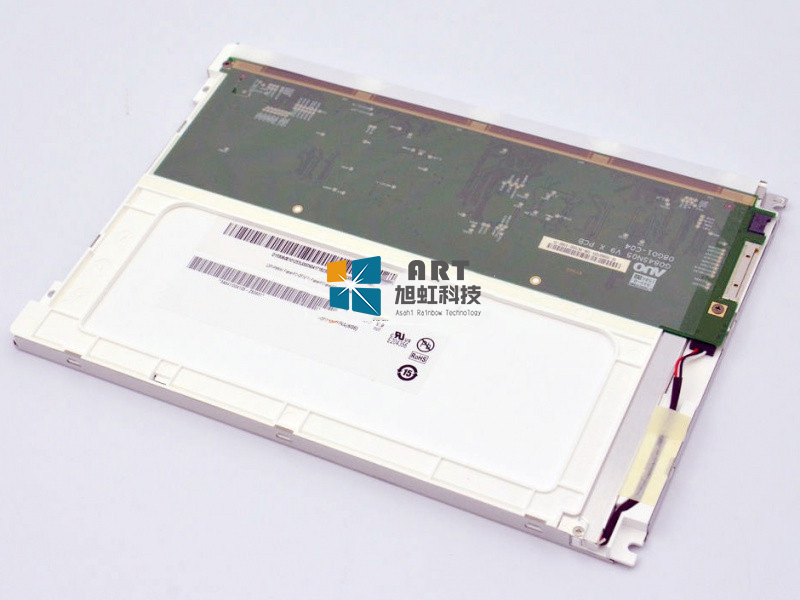

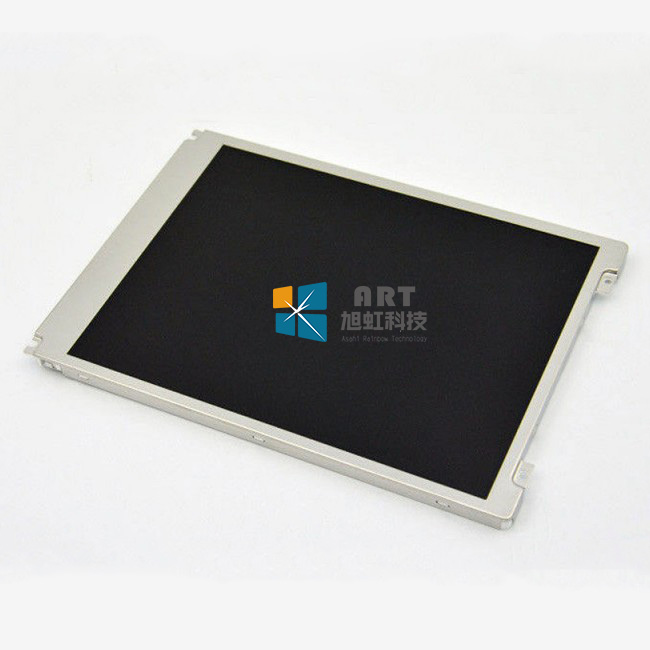

G084SN05 V904是友達光電股份有限公司 (友達，AUO) 推出的一款采用a-Si TFT-LCD技術的8.4吋液晶模組產品，它裝配有WLED背光，含LED驅動器背光驅動，無觸摸。工作溫度為 -30 ~ 80°C，存儲溫度為 -30 ~ 80°C，耐振動性為1.5G (14.7 m/s2)。基于它寬溫，背光易換，白光LED背光，壽命大于5萬小時，含LED驅動器，上/下,左/右翻轉顯示，6/8位灰階可選，表面霧面等特征，G084SN05 V904推薦使用于工業等產品。
G084SN05 V904作為一款TN，常白顯示，透射式液晶模組產品，G084SN05 V904可以提供450 cd/m2的顯示亮度 600:1的透射對比度，以及80/80/80/60 (Typ.)(CR≥10)(L/R/U/D)的可視角度，最佳觀看角度為6 o'clock，它的響應時間為20/10 (Typ.)(Tr/Td) ms。由于每個像素點采用了6-bit / 6-bit + FRC灰階信號，此產品可以顯示262K/16.2M顏色，其顯示的色彩飽和度也達到了45% (NTSC)。背光方面此產品采用了WLED發光的側入式光源(底部)，光源的使用壽命為50K小時，含LED驅動器。G084SN05 V904采用了LVDS (1 ch, 6/8-bit)信號接口，總共20 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
G084SN05 V904于2018年Q4量產，當前生產狀態為量產中。如果開發新產品想采用G084SN05 V904液晶模組，建議多了解一下關于G084SN05 V904的最新的生產狀態信息和技術信息。G084SN05 V904所有參數值均以規格書為準，G084SN05 V904規格書和最新價格可以咨詢杭州旭虹科技。
