1、我公司G090VTN02.0為友達光電原廠原裝全新液晶屏A規液晶屏；質量符合原廠的質量協議及技術協議標準(簡稱IIS準）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

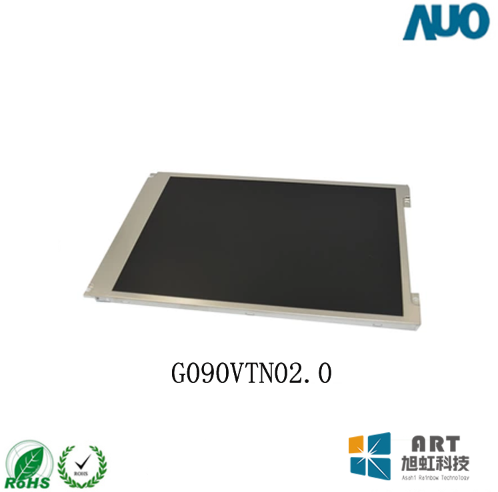

一、友達9寸工業液晶屏G090VTN02.0基本參數
品牌 | 友達 (AUO) | 型號名稱 | G090VTN02.0 |
屏幕尺寸 | 9.0英寸 | 屏幕類型 | a-Si TFT-LCD, 液晶模組 |
分辨率 | 800(RGB)×480 , WVGA | 像素配置 | RGB垂直條狀 |
顯示尺寸 | 198(寬)×111.696(高) mm | 外觀尺寸 | 211.1(寬)×128.4(高) ×7.1(厚) mm |
可視尺寸 | 201.0(寬)×114.7(高) mm | 表面處理 | 霧面，Hard coating (3H) |
亮度 | 300 cd/m2 (Typ.) | 對 比 度 | 500:1 (Typ.) (TM) |
最佳角度 | 6 o'clock | 光學模式 | TN，常白顯示，透射式 |
可視角度 | 70/70/50/70 (Typ.)(CR≥10) | 響應速度 | 10/15 (Typ.)(Tr/Td) ms |
顏色數量 | 16.7M | 背光類型 | WLED , 20K小時 , 含LED驅動器 |
屏幕重量 | 255g (Typ.) | 適用于 | 工業 |
刷新頻率 | 60Hz | 觸摸功能 | 無 |
信號系統 | TTL (1 ch, 8-bit) , 50 pins , 端子 | 功耗 | 2.8W (Typ.) |
供應電壓 | 3.3V (Typ.) | 溫度范圍 | 工作: -20 ~ 75 °C ; 存儲: -30 ~ 80 °C |
二、友達9寸工業液晶屏G090VTN02.0信號詳情
接口類型 | TTL (1 ch, 8-bit) | 信號邏輯電壓 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |
信號電氣： | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 0.1/0.23A (Typ./Max.) |
FPC詳情 : | 腳間距 | 0.5 mm | 數量 | 1 pcs |
腳數 | 50 pins | 信號電氣功耗 | 0.7W (Max.) | |
三、友達9寸工業液晶屏G090VTN02.0背光詳情
背光類型 | WLED | 是否可換 | |
背光數量 | 燈管形狀 | ||
背光壽命 | 20K(Min.) (Hours) | 位置 | 側入式光源 |
電壓輸入 | 4.5/12.0/21.0V (Min./Typ./Max.) | 電流輸入 | |
背光功耗 | 2.1W (Max.) | 類型 | 包含在屏信號接口中 |
接口位置 | 背光驅動 | 含LED驅動器 |
四、友達9寸工業液晶屏G090VTN02.0包裝詳情
包裝箱： | 數量 | 重量 | 尺寸 (L×W×H) |
50 pcs / 箱 | 15.5 Kgs |
友達9寸工業液晶屏G090VTN02.0概況：
G090VTN02.0是友達 (AUO)推出的一款9.0英寸a-Si TFT-LCD液晶模組產品，G090VTN02.0裝配有WLED背光，含LED驅動器背光驅動，無觸摸。G090VTN02.0工作溫度為 -20 ~ 75°C，存儲溫度為 -30 ~ 80°C，耐振動性為1.5G (14.7 m/s2)。G090VTN02.0特征為: 表面霧面，風景模式，白光LED背光，寬屏，上/下,左/右翻轉顯示?；谝陨贤扑]G090VTN02.0應用于工業。G090VTN02.0作為一款TN，常白顯示，透射式液晶模組產品，G090VTN02.0可以提供300 cd/m2的顯示亮度 500:1的透射對比度，以及70/70/50/70 (Typ.)(CR≥10)（左/右/上/下）的可視角度，最佳觀看角度為6 o'clock，它的響應時間為10/15 (Typ.)(Tr/Td) ms。由于每個像素點采用了6-bit + Hi-FRC灰階信號，G090VTN02.0可以顯示16.7M顏色。G090VTN02.0背光采用了WLED發光的側入式光源，光源的使用壽命為20K小時，含LED驅動器。G090VTN02.0采用了TTL (1 ch, 8-bit)信號接口，總共50 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
G090VTN02.0于2013年Q1量產，當前生產狀態為量產中。如果開發新產品想采用此液晶模組，關于G090VTN02.0的最新的生產狀態信息和技術信息，關于G090VTN02.0的參數值請以規格書為準！G090VTN02.0價格可以在線咨詢客服。
