1、我公司G140XTN01.0為友達光電原廠原裝全新液晶屏A規液晶屏；質量符合原廠的質量協議及技術協議標準(簡稱IIS準）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、友達14寸工業液晶模組G140XTN01.0應用特征
基本信息： | 品牌 | 型號 | 屏幕類型 | 其它名稱 |
友達 | G140XTN01.0 | a-Si TFT-LCD , 液晶模組 | - | |
最大額定： | RoHS | 工作溫度 | 存儲溫度 | 抗振能力 |
RoHS | 0 ~ 50 °C | -20 ~ 60 °C | 1.5G (14.7 m/s2) | |
適用于： | 工業 | |||
典型特征： | 表面霧面，風景模式，白光LED背光，寬屏，信號端子倒裝 | |||
二、友達14寸工業液晶模組G140XTN01.0結構特征
屏幕尺寸： | 14.0吋 | |||
像素特征： | 分辨率 | 像素配置 | 點間距 | 像素間距 |
1366(RGB)×768 , WXGA | RGB垂直條狀 | 0.0755×0.2265 mm (H×V) | 0.2265×0.2265 mm (H×V) | |
結構尺寸： | 顯示尺寸(H×V) | 可視尺寸(H×V) | 外觀尺寸(H×V) | 外觀厚度 |
309.399×173.952 mm (H×V) | - | 320.4×205.1 mm (H×V) | 2.8/3.0 (Typ./Max.) mm | |
外觀特征： | 物理形狀 | 寬高比 | 風景肖像 | 外觀樣式 |
平面矩形 | 16:9(H:V) | 風景模式 | 薄屏 (PCBA平直, 厚度≤3.2mm) | |
安裝孔位： | Face mounting holes (8 pcs) on up, down slugs | |||
其他參數： | 重量 | 表面處理 | ||
270g (Max.) | 霧面，Hard coating (3H) | |||
三、友達14寸工業液晶模組G140XTN01.0光學特征
基本信息： | 亮度(cd/m2) | 光學模式 | 對比度 |
220 cd/m2 (Typ.) | TN，常白顯示，透射式 | 400:1 (Typ.) (透射) | |
可視角度(L/R/U/D) | 最佳視角 | 響應速度 | |
45/45/15/35 (Typ.)(CR≥10) | 6 o'clock | 8 (Typ.)(Tr+Td) ms | |
色度 | Wx:0.313; Wy:0.329 | ||
色彩性能： | 色域 | 顏色數量 | 亮度均勻性 |
45% NTSC (CIE1931) | 262K (6-bit) | 1.25/1.60 (Max.)(5/13 points) | |
四、友達14寸工業液晶模組G140XTN01.0電子特征
刷新頻率： | 60Hz |
翻轉掃描： | No |
五、友達14寸工業液晶模組G140XTN01.0信號詳情
信號電氣： | 輸入電流 | 333/364mA (Typ./Max.) | 輸入電壓 | 3.3V (Typ.) | ||
功率消耗 | 1.2/1.5W (Typ./Max.) | 信號接口 | eDP (1 Lane) | |||
接口特征： | 位置 | 背面 | 類型 | 端子 | ||
信號詳情： | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
I-PEX | 20455-030E-02 | 0.5 mm | 30pins | 1 pcs | EDP-30P1L-020A | |
六、友達14寸工業液晶模組G140XTN01.0發光詳情
燈管特征： | 燈管類型 | WLED | 數量 | - | 位置 | 側入式光源 |
可換性 | - | 燈管形狀 | - | 燈管壽命 | 10K(Min.) (Hours) | |
WLED電氣 : | 輸入電壓 | 輸入電流 | 功率消耗 | |||
6.0/12.8/21.0V (Min./Typ./Max.) | - | 2.2W (Max.) | ||||
接口特征： | 位置 | 側入式光源 | 類型 | 包含在屏信號接口中 | ||
燈管驅動 | 含LED驅動器 | |||||
七、友達14寸工業液晶模組G140XTN01.0包裝特征
包裝箱： | 數量 | 重量 | 尺寸 |
40 pcs / box | 14.0 Kgs | 407×377×309 mm |
友達14寸工業液晶模組G140XTN01.0概況：

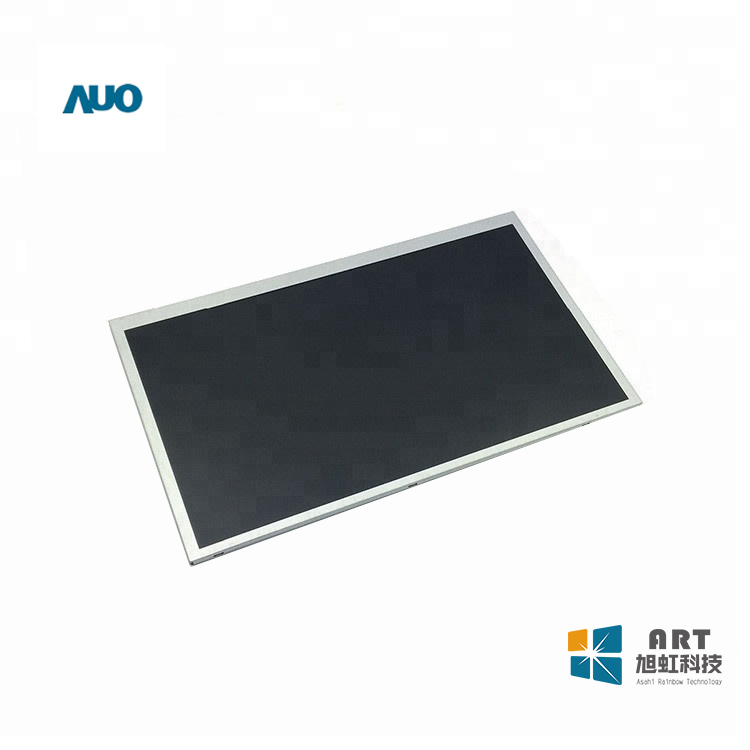

G140XTN01.0是友達 (AUO)推出的一款14.0英寸a-Si TFT-LCD液晶模組產品，它裝配有WLED背光，含LED驅動器背光驅動，無觸摸。G140XTN01.0工作溫度為 0 ~ 50°C，存儲溫度為 -20 ~ 60°C，耐振動性為1.5G (14.7 m/s2)。它的典型特征總結為: 表面霧面，風景模式，白光LED背光，寬屏，信號端子倒裝?；谒奶卣魍扑]此型號應用于工業。
G140XTN01.0作為一款TN，常白顯示，透射式液晶模組產品，G140XTN01.0可以提供220 cd/m2的顯示亮度 400:1的透射對比度，以及45/45/15/35 (Typ.)(CR≥10)（左/右/上/下）的可視角度，最佳觀看角度為6 o'clock，它的響應時間為8 (Typ.)(Tr+Td) ms。由于每個像素點采用了6-bit灰階信號，G140XTN01.0可以顯示262K顏色，其顯示的色彩飽和度也達到了45% (CIE1931)。G140XTN01.0背光采用了WLED發光的側入式光源，光源的使用壽命為10K小時，含LED驅動器。G140XTN01.0采用了eDP (1 Lane)信號接口，總共30 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
G140XTN01.0于2017年Q3量產，當前生產狀態為量產中。如果開發新產品想采用G140XTN01.0液晶模組，建議多了解一下關于G140XTN01.0的最新的生產狀態信息和技術信息，G140XTN01.0所有參數均以規格書為準，G140XTN01.0規格書和最新價格可以咨詢杭州旭虹。
