1、我公司G213QAN01.0 為友達光電原廠原裝全新液晶屏A規液晶屏；質量符合原廠的質量協議及技術協議標準(簡稱IIS準）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

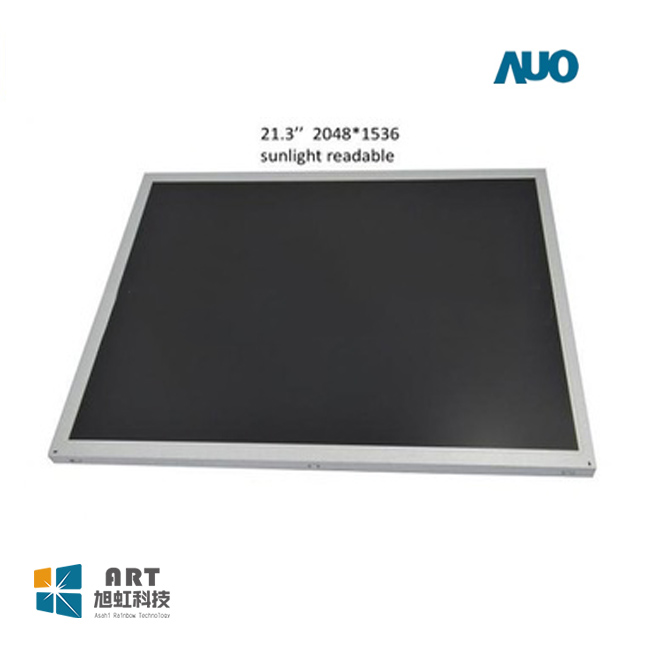

一、友達21.3寸全視角高亮液晶模組G213QAN01.0應用詳情
基本信息： | 制造商 | 友達（AUO） | 型號 | G213QAN01.0 |
類型 | 液晶模組 a-Si TFT-LCD | 應用產品 | 工業，醫療影像,戶外高亮 | |
對角尺寸 | 21.3” | |||
應用環境： | 工作溫度 | 0 ~ 60 °C | 存儲溫度 | -20 ~ 60 °C |
ROHS | ROHS | 耐振動性 | ||
典型特征： | 廣色域，表面霧面，10位灰階，高亮度，廣視角，風景模式，白光LED背光，背光壽命大于5萬小時，信號端子正裝 | |||
二、友達21.3寸全視角高亮液晶模組G213QAN01.0結構詳情
像素特征： | 解析度 | 2048(RGB)×1536 , QXGA | 點間距 | 0.0705×0.2115 mm (H×V) |
像素排列 | RGB垂直條狀 | 像素間距 | 0.2115×0.2115 mm (H×V) | |
結構尺寸： | 顯示區域 | 433.152×324.864 mm (H×V) | 開口區域 | 438.2×330.0 mm (H×V) |
外觀尺寸 | 457×350 mm (H×V) | 外觀厚度 | 11.0 (Max.) mm | |
外觀特征： | 物理形狀 | 平面矩形 | 外觀形狀 | 22.3±0.5 mm |
寬高比 | 4:3 (H:V) | 風景肖像 | 風景模式 | |
安裝方式： | Side mounting holes (4-M3) on left, right bezel | |||
其它參數： | 重量 | 3.20Kgs (Typ.) | 表面處理 | 霧面 |
三、友達21.3寸全視角高亮液晶模組G213QAN01.0光學詳情
基本信息： | 顯示亮度 | 800 cd/m2 (Typ.) | 對比度 | 1400:1 (Typ.) (透射) |
可視角度 | 89/89/89/89(Typ.)(CR≥10) | 顯示模式 | AHVA，常黑顯示，透射式 | |
最佳視角 | 全視角 | 響應時間 | 13/12 (Typ.)(Tr/Td) (ms) | |
色彩性能： | 白色坐標 | X:0.299; Y:0.315 | 支持顏色 | 1.07B (10-bit) |
色域 | 74% NTSC (CIE1931) | 亮度均勻性 | 1.25 (Max.)(9 points) | |
顯示性能： | 室外可視 | 是 |
四、友達21.3寸全視角高亮液晶模組G213QAN01.0電子詳情
翻轉掃描 : | No |
刷新頻率： | 60Hz |
五、友達21.3寸全視角高亮液晶模組G213QAN01.0光源詳情
| 光源特征： | 光源類型 | WLED | 光源形狀 | - | 位置 | 側入式光源 |
| 數量 | - | 是否可換 | - | 燈管壽命 | 50K(Typ.)（Hours） | |
| 驅動電氣： | 電壓輸入 | 24.0±1.5V | 電流輸入 | 1.9/2.1A (Typ./Max.) | ||
| 功耗 | 45.6/50.4W (Typ./Max.) | |||||
| 接口特征： | 類型 | 端子 | ||||
| 燈管驅動： | 含LED驅動器 | |||||
六、友達21.3寸全視角高亮液晶模組G213QAN01.0信號詳情
信號系統 : | LVDS (4 ch, 8-bit) | 信號邏輯電壓 | - | |||
信號電氣： | 電壓輸入 | 12.0V(Typ.) | 電流輸入 | 0.7/0.9A (Typ./Max.) | ||
功耗 | 8.4/10.8W (Typ./Max.) | |||||
接口特征： | 類型 | 端子 | 位置 | 背面 | ||
端子詳情： | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
廣瀨電機 | FX15S-41S-0.5SH | 0.5 mm | 41pins | 2 pcs | ||
七、友達21.3寸全視角高亮液晶模組G213QAN01.0包裝詳情
包裝箱 : | 數量 | 重量 | 尺寸 (L×W×H) |
7pcs / 箱 | - | 550×264×432 mm |
友達21.3寸液晶模組G213QAN01.0概況：
友達 (AUO) 推出的G213QAN01.0是一款采用a-Si TFT-LCD技術的21.3英寸液晶模組產品，G213QAN01.0裝配有WLED背光，含LED驅動器背光驅動，無觸摸。G213QAN01.0典型特征為: 廣色域，表面霧面，10位灰階，廣視角，風景模式，高亮度，白光LED背光，背光壽命大于5萬小時，信號端子正裝。G213QAN01.0工作溫度為 0 ~ 60°C，存儲溫度為 -20 ~ 60°C。G213QAN01.0推薦使用于工業，戶外高亮，醫療影像。
G213QAN01.0作為一款A(yù)HVA，常黑顯示，透射式液晶模組產品，G213QAN01.0可以提供800 cd/m2的顯示亮度 1400:1的透射對比度，以及89/89/89/89 (Typ.)(CR≥10)(L/R/U/D)的可視角度，最佳觀看角度為全視角，它的響應時間為13/12 (Typ.)(Tr/Td) ms。由于每個像素點采用了10-bit灰階信號，G213QAN01.0可以顯示1.07B顏色，其顯示的色彩飽和度也達到了74% (CIE1931)。G213QAN01.0背光采用了WLED發光的側入式光源，光源的使用壽命為50K小時，含LED驅動器。G213QAN01.0采用了LVDS (4 ch, 8-bit)信號接口，總共82 pins，采用端子連接，驅屏電壓為12.0V (Typ.)。它的典型垂直刷新率Fv為60Hz。
G213QAN01.0于2016年Q3量產，當前生產狀態為量產中。如果開發新產品想采用G213QAN01.0液晶模組，建議多了解關于G213QAN01.0的最新的生產狀態信息和技術信息。G213QAN01.0所有參數值均以規格書為準，G213QAN01.0規格書和價格可以咨詢杭州旭虹。
