1、我公司G220SVN01.0為友達光電原廠原裝全新液晶屏A規液晶屏；質量符合原廠的質量協議及技術協議標準(簡稱IIS準）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、友達22寸工業液晶模組G220SVN01.0 應用詳情
基礎信息： | 面板品牌 | AUO | 面板型號 | G220SVN01.0 |
面板尺寸 | 22.0英寸 | 面板應用 | 工業，游戲 | |
面板類型 | a-Si TFT-LCD , 液晶模組 | |||
工作環境： | 工作溫度 | 0 ~ 50 °C | 存儲溫度 | -20 ~ 60 °C |
RoHS狀態 | RoHS | |||
典型特征： | 表面霧面，廣視角，風景模式，白光LED背光，寬屏，信號端子正裝 | |||
二、友達22寸工業液晶模組G220SVN01.0 結構詳情
像素特征： | 像素?cái)?shù)量 | 1680(RGB)×1050 , WSXGA+ | 點間距 | 0.094×0.282 mm (H×V) |
像素布局 | RGB垂直條狀 | 像素間距 | 0.282×0.282 mm (H×V) | |
結構尺寸： | 顯示區域 | 473.76×296.1 mm (H×V) | 可視區域 | 477.7×300.1 mm (H×V) |
外觀尺寸 | 493.7×320.1 mm (H×V) | 外觀厚度 | 15.75 (Max.) mm | |
外觀特征： | 外觀形狀 | 平面矩形 | 風景肖像 | 風景肖像 |
寬高比 | 16:10 (H:V) | 外觀形狀 | - | |

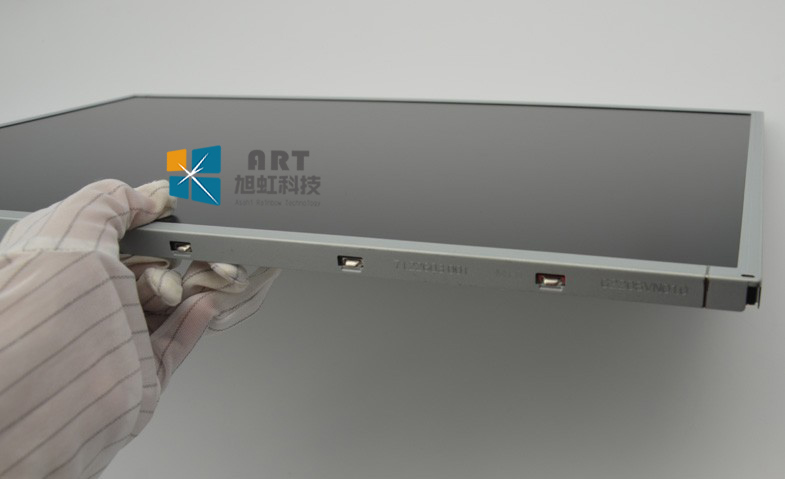

安裝孔位 : | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 重量 | 2.10Kgs (Typ.) | 表面霧面 | 霧面，Hard coating (3H) |
三、友達22寸工業液晶模組G220SVN01.0 光學詳情
基本信息： | 面板亮度 | 250 cd/m2 (Typ.) | 對比度 | 2000:1 (Typ.) (透射) |
可視角度 | 89/89/89/89 (Typ.)(CR≥10) | 光學模式 | MVA，常黑顯示，透射式 | |
最佳視角 | 全視角 | 反應時間 | 15/5 (Typ.)(Tr/Td); 8 (Typ.)(G to G) (ms) | |
色彩性能： | 白色色度 | Wx:0.313; Wy:0.329 | 顯示顏色 | 16.7M (6-bit + Hi-FRC) |
色域 | 70% NTSC (CIE1931) | 亮度變動 | 1.25/1.33 (Typ./Max.)(9 points) |
四、友達22寸工業液晶模組G220SVN01.0 電子詳情
工作頻率： | 60Hz |
翻轉掃描： | No |
功率消耗 : | 28W (Typ.) |
五、友達22寸工業液晶模組G220SVN01.0 背光詳情
背光特征： | 燈管類型 | WLED | 是否可換 | - | 燈管壽命 | 30K(Typ.) (Hours) |
數量 | - | 燈管形狀 | - | 位置 | 側入式光源(頂部和底部) | |
接口特征： | 類型 | 端子 | 位置 | 背面 | 燈管驅動 | 含LED驅動器 |
接口詳情： | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
信盛精工 | MS24049HJ | 1.25mm | 9pins | 1pcs | ||
驅動電氣： | 電壓輸入 | 10.8/12.0/12.6V (Min./Typ./Max.) | 電流輸入 | 1.8/2.1A (Typ./Max.) | ||
功耗 | 21.6/25.2W (Typ./Max.) | |||||
六、友達22寸工業液晶模組G220SVN01.0 信號詳情
信號系統： | LVDS (2 ch, 8-bit) | 信號邏輯電壓 | - | |||
信號電氣: | 電壓輸入 | 5.0V (Typ.) | 電流輸入 | 1.2/1.3A (Typ./Max.) | ||
功耗 | 6.0/6.5W (Typ./Max.) | |||||
接口特征： | 類型 | 端子 | 位置 | 背面 | ||
端子詳情： | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口 |
航空電子 | FI-XPB30SRLA-HF11 | 1.0mm | 30pins | 1pcs | LVDS-30P2C8B-160A | |
七、友達22寸工業液晶模組G220SVN01.0 包裝詳情
包裝箱： | 數量 | 重量 | 尺寸 |
7 pcs / 箱 | 2.4 Kgs (Typ.) | 585×284×429 mm |
友達22寸工業液晶模組G220SVN01.0 概況：

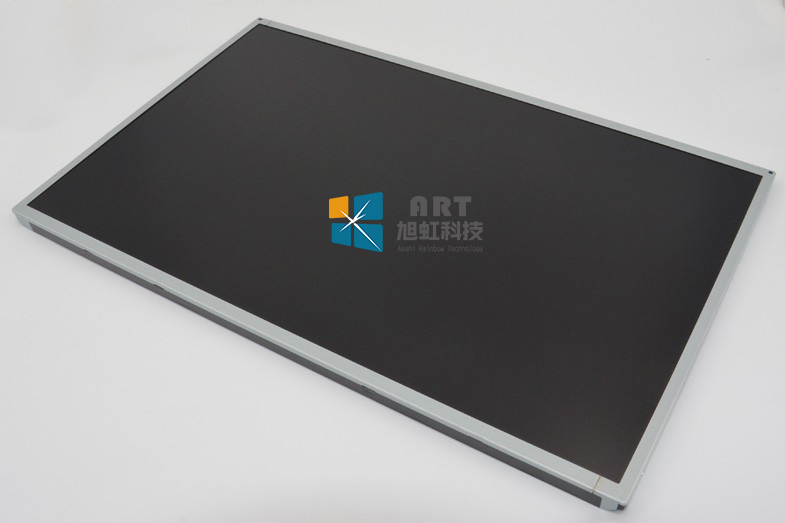

G220SVN01.0是友達光電股份有限公司 (友達，AUO) 推出的一款采用a-Si TFT-LCD技術的22.0吋液晶模組產品，G220SVN01.0裝配有WLED背光，含LED驅動器背光驅動，無觸摸。G220SVN01.0的工作溫度為 0 ~ 50°C，存儲溫度為 -20 ~ 60°C?；谒砻骒F面，廣視角，風景模式，白光LED背光，寬屏，信號端子正裝等特征，G220SVN01.0推薦使用于工業，游戲等產品。
G220SVN01.0作為一款MVA，常黑顯示，透射式液晶模組產品，G220SVN01.0可以提供250 cd/m2的顯示亮度 2000:1的透射對比度，以及89/89/89/89 (Typ.)(CR≥10)(L/R/U/D)的可視角度，最佳觀看角度為全視角，它的響應時間為15/5 (Typ.)(Tr/Td); 8 (Typ.)(G to G) ms。由于每個像素點采用了6-bit + Hi-FRC灰階信號，G220SVN01.0可以顯示16.7M顏色，其顯示的色彩飽和度也達到了70% (CIE1931)。G220SVN01.0背光采用了WLED發光的側入式光源(頂部和底部)，光源的使用壽命為30K小時，含LED驅動器。G220SVN01.0采用了LVDS (2 ch, 8-bit)信號接口，總共30 pins，采用端子連接，驅屏電壓為5.0V (Typ.)。它的典型垂直刷新率Fv為60Hz。
G220SVN01.0于2013年Q2量產，于2018年Q4停產，當前生產狀態為量產中。如果開發新產品想采用G220SVN01.0液晶模組，建議多了解一下關于G220SVN01.0的最新的生產狀態信息和技術信息。G220SVN01.0所有參數值均以規格書為準，G220SVN01.0規格書和最新價格可以咨詢杭州旭虹。
