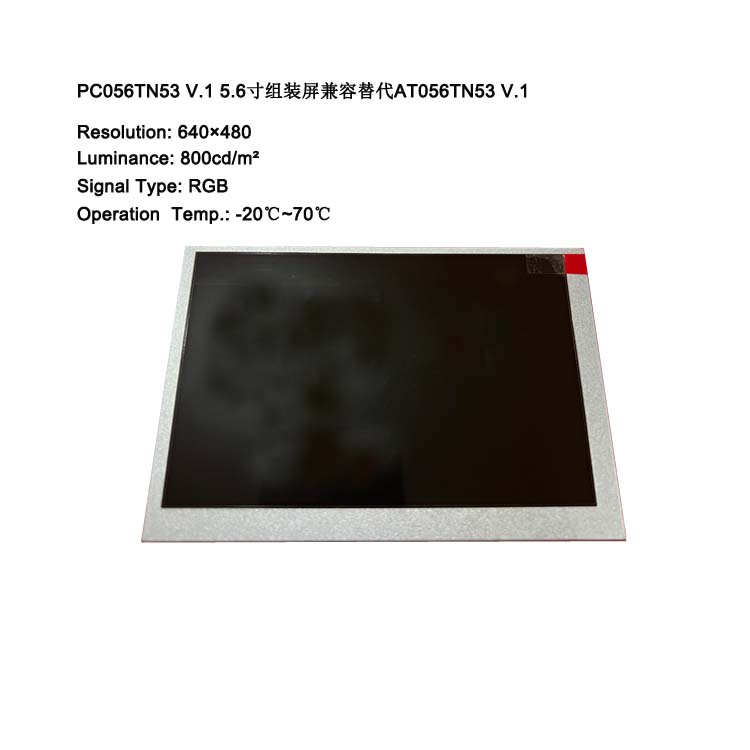

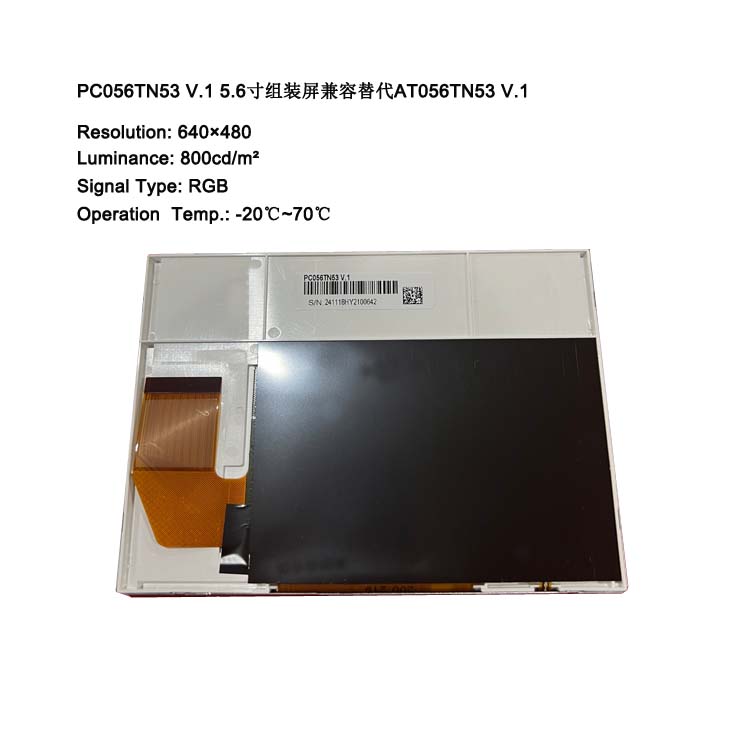

PC056TN53 V.1 5.6寸組裝屏兼容替代AT056TN53 V.1
我們很多客戶用群創5.6寸AT056TN53 V.1液晶屏都會遇到變更版本（IC型號變了），換工廠等困擾，有的客戶板子無法兼容，會有困擾，為了減少客戶的液晶屏成本和版本變更問題，我司開發出一款組裝屏PC056TN53 V.1 5.6寸組裝屏可以兼容替代AT056TN53 V.1。參數如下：
General Specifications
No. | Item | Specification |
1 | Lcd size | 5.6 inch(Diagonal) |
2 | Driver element | a-Si TFT active matrix |
3 | Resolution | 640 × (RGB) × 480 |
4 | Display mode | Normally White, Transmissive |
5 | Dot pitch | 0.0588(W) × 0.1764(H) mm |
6 | Active area | 112.896 (W) × 84.672(H) mm |
7 | Module size | 126.5(W) × 100(H) × 5.7(D) mm |
8 | Surface treatment | Anti-Glare |
9 | Color arrangement | RGB-stripe |
10 | Interface | Digital |
11 | Backlight Power consumption | 1.90W(Typ.) |
12 | Panel Power consumption | 0.66 W(Typ.) |
13 | Weight | 83.1g(Typ.) |
14 | Viewing angle (CR≥10) | 70/70/50/70 |
15 | Contrast ratio | 500：1 |
16 | Luminance | 800cd/m2 |
17 | Operation Temperature | -20℃~70℃ |
18 | Storage Temperature | -30℃~80℃ |
PC056TN53 V.1接口、驅動協議及物理尺寸和AT056TN53 V.1完全匹配。
PC056TN53 V.1擴展支持：可搭配四線電阻式觸摸屏、VGA驅動板等配件，適配工業人機界面（HMI）、醫療設備等場景。
關于PC056TN53 V.1 5.6寸組裝屏兼容替代AT056TN53 V.1的總結如下：
屏幕尺寸：5.6英寸。
分辨率：640×480（VGA標準），寬高比4:3，像素排列為RGB垂直條紋。
接口：40PIN TTL接口，支持Parallel RGB信號（6-bit），兼容工業控制設備的驅動板設計。
點距與可視區域：點距0.0588(W)×0.1764(H) mm，可視范圍112.896(W)×84.672(H) mm，外觀尺寸126.5×100×6.8 mm，與AT056TN53 V.1一致。
亮度：800cd/m2.
對比度：500:1，滿足工業場景的高清晰度需求。
響應時間：10-15 ms（Tr/Td），適用于動態顯示要求不高的工控設備。
視角：L/R/U/D方向分別為70°/70°/50°/70°，符合TN屏的典型視角特性。
工作溫度：-20°C至70°C，保存溫度-30°C至80°C，適用于車載、戶外監控等嚴苛環境。
功耗：典型值1.6W，低功耗設計延長設備續航。
替代型號：PC056TN53 V.1確保接口、驅動協議及物理尺寸完全匹配。
擴展支持：可搭配四線電阻式觸摸屏、VGA驅動板等配件，適配工業人機界面（HMI）、醫療設備等場景。
工業控制：如PLC控制面板、自動化設備監控。
車載與安防：車載GPS、倒車影像、樓宇對講系統。
醫療與儀器：監護儀、生化分析儀等醫療設備顯示模塊。
