1、我公司G080Y1-T01為群創（奇美）光電原廠原裝全新液晶屏A規液晶屏；質量符合群創（奇美）光電原廠的質量協議及技術協議標準(簡稱IIS準）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、奇美8寸液晶模組G080Y1-T01應用特征
基本信息 : | 制造商 | 奇美 | 面板型號 | G080Y1-T01 |
面板尺寸 | 8.0” | 面板應用 | 工業，車載顯示 | |
面板類型 | a-Si TFT-LCD , 液晶模組 | |||
工作環境 : | 工作溫度 | -30 ~ 85 °C | 存儲溫度 | -40 ~ 90 °C |
RoHS狀態 | RoHS | 耐振動性 | 3.0G (29.4 m/s2) | |
典型特征 : | 廣色域，表面霧面，6/8位灰階可選，風景模式，寬溫，高亮度，白光LED背光，寬屏，上/下/左/右翻轉顯示 | |||
二、奇美8寸液晶模組G080Y1-T01結構詳情
像素特征 : | 像素?cái)?shù)量 | 800(RGB)×480 ,WVGA | 點間距 | 0.07225×0.21675mm (H×V) |
像素布局 | RGB垂直條狀 | 像素間距 | 0.21675×0.21675mm (H×V) | |
結構尺寸 : | 顯示區域 | 173.4×104.04mm (H×V) | 可視區域 | 175.2(H) × 105.84(V)mm |
外觀尺寸 | 190×120 mm (H×V) | 外觀厚度 | 5.06±0.3mm(Typ./Max.) | |
外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
寬高比 | 15:9 (H:V) | 外觀形狀 | -- | |
其它特征 : | 重量 | 172g (Typ.) | 表面處理 | 霧面，Hard coating (3H) |
三、奇美8寸液晶模組G080Y1-T01光學詳情
基本信息 : | 面板亮度 | 600 cd/m2 (Typ.) | 對比度 | 600:1 (Typ.) (透射) |
可視角度 | 70/70/60/60 (Typ.)(CR≥10) | 光學模式 | TN，常白顯示，透射式 | |
最佳視角 | 6 o'clock | 反應時間 | 5/11(Typ.)(Tr/Td) (ms) | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 顯示顏色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色域 | 72% NTSC (CIE1931) | 亮度變動 | 1.25/1.40 (Typ./Max.)(5 points) |
四、奇美8寸液晶模組G080Y1-T01電子詳情
工作頻率 : | 60Hz |
翻轉掃描 : | 翻轉 (水平/垂直) |
功率總耗 | 3.97W (Typ.) |
時序控制 (T-CON) : | Embedded T-CON |
五、奇美8寸液晶模組G080Y1-T01背光詳情
背光特征 : | 燈管類型 | WLED | 是否可換 | - | 燈管壽命 | 30K(Typ.) (Hours) | ||
數量 | 9S3P | 燈管形狀 | 陣列 | 位置 | 側入式光源(底部) | |||
燈管電氣 : | 電壓輸入 | 28.8/31.5V (Typ./Max.) | 電流輸入 | 120/130mA (Typ./Max.) | ||||
功耗 | 3.45W (Typ.) | |||||||
接口特征 : | 類型 | 端子 | 燈管驅動 | 無 | ||||
接口詳情： | 腳距 | 腳數 | 數量 | |||||
3.5mm | 2pins | 1 pcs | ||||||
六、奇美8寸液晶模組G080Y1-T01信號詳情
信號系統 : | TTL (1 ch, 6/8-bit) | |||||
信號電氣 : | 電壓輸入 | 3.3/12/18/-7V (Typ.)(VCC/AVDD/VGH/VGL) | 電流輸入 | 22.8/36.5/0.206/0.211mA (Typ.)(ICC/IDD/IGG/IEE) | ||
信號邏輯電壓 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
接口特征 : | 類型 | FPC | ||||
端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
航空電子 | 0.5 mm | 60pins | 1 pcs | |||
七、奇美8寸液晶模組G080Y1-T01包裝詳情
包裝箱： | 數量 | 重量 | 尺寸 (L×W×H) |
40 pcs / 箱 | 9.9Kgs | 465×362×314 mm (L×W×H) |
奇美8寸液晶模組G080Y1-T01概況：

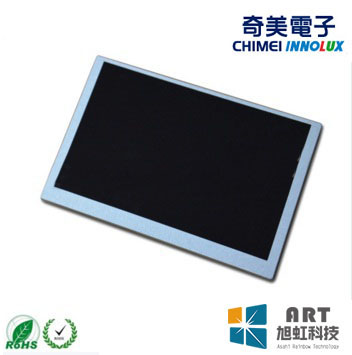

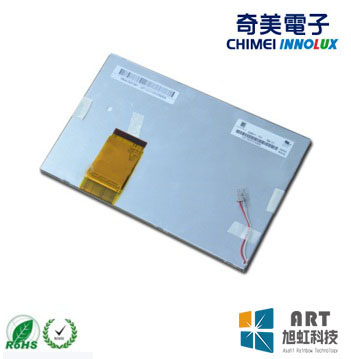

奇美 (Chimei Innolux) 推出的G080Y1-T01是一款采用a-Si TFT-LCD技術的8.0英寸液晶模組產品，G080Y1-T01裝配有WLED背光，無背光驅動，無觸摸。G080Y1-T01典型特征為: 廣色域，表面霧面，6/8位灰階可選，風景模式，寬溫，高亮度，白光LED背光，寬屏，上/下,左/右翻轉顯示。G080Y1-T01的工作溫度為 -30 ~ 85°C，存儲溫度為 -40 ~ 90°C，耐振動性為3.0G (29.4 m/s2)。G080Y1-T01推薦使用于車載顯示，工業。
G080Y1-T01作為一款TN，常白顯示，透射式液晶模組產品，G080Y1-T01可以提供600 cd/m2的顯示亮度 600:1的透射對比度，以及70/70/60/60 (Typ.)(CR≥10)(L/R/U/D)的可視角度，它的響應時間為5/11 (Typ.)(Tr/Td) ms。由于每個像素點采用了6-bit / 6-bit + FRC灰階信號，G080Y1-T01可以顯示262K/16.2M顏色，其顯示的色彩飽和度也達到了72% (CIE1931)。G080Y1-T01背光采用了9S3P WLED發光的側入式光源(底部)，光源的使用壽命為30K小時，不含背光驅動。G080Y1-T01采用了TTL (1 ch, 6/8-bit)信號接口，總共60 pins，采用FPC連接，驅屏電壓為3.3/12/18/-7V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv為60Hz。
G080Y1-T01于2009年Q3量產，當前生產狀態為量產中。如果開發新產品想采用G080Y1-T01液晶模組，建議多了解一下關于G080Y1-T01的最新的生產狀態信息和技術信息。G080Y1-T01所有參數值均以規格書為準，G080Y1-T01規格書和最新價格可以咨詢杭州旭虹。
