1、我公司AT102TN03 V.8為群創光電原廠原裝全新液晶屏A規液晶屏；質量符合群創光電原廠的質量協議及技術協議標準(簡稱IIS準）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
AT102TN03 V.8配套電阻觸摸屏方案介紹：http://www.hzlmtz.com/news/20181225774.html

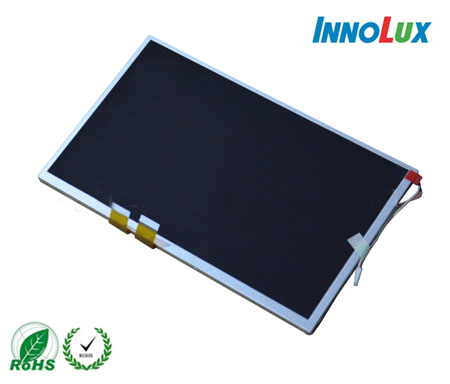

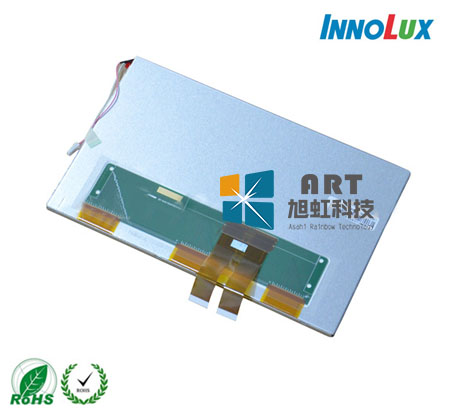

一、群創10.2寸工業液晶模組AT102TN03 V.8應用詳情
| 基本信息： | 面板品牌 | 群創 | 面板型號 | AT102TN03 V.8 |
| 面板尺寸 | 10.2" | 面板應用 | 便攜式DVD，數碼相框,車載顯示 | |
| 面板類型 | a-Si TFT-LCD , 液晶模組 | |||
| 工作環境： | 工作溫度 | -30 ~ 85 °C | 儲存溫度 | -30 ~ 85 °C |
| ROHS狀態 | ROHS | |||
| 典型特征： | 表面霧面，寬溫，風景模式，白光LED背光，寬屏，上/下/左/右翻轉顯示 | |||
二、群創10.2寸工業液晶模組AT102TN03 V.8結構詳情
| 像素特征： | 分辨率 | 800(RGB)×480 , WVGA | 點間距 | 0.0825×0.2375 mm (H×V) |
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.2375×0.2375 mm (H×V) | |
| 結構特征： | 顯示區域 | 198×111.696 mm(H×V) | 可視區域 | 201.0×114.7 mm (H×V) |
| 外觀尺寸 | 211.1×126.5 mm(H×V) | 外觀厚度 | 5.9±0.3 mm | |
| 外觀特征： | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
| 寬高比 | 16:9 (H:V) | 外觀形狀 | - | |
| 其它特征 | 重量 | 253g (Typ.) | 表面處理 | 霧面 |
三、群創10.2寸工業液晶模組AT102TN03 V.8光學詳情
| 基本信息： | 面板亮度 | 350 cd/m2 (Typ.) | 對比度 | 300:1 (Typ.) (透射) |
| 可視角度 | 65/65/45/65 (Typ.)(CR≥10) | 光學模式 | TN，常白顯示，透射式 | |
| 最佳視角 | 6 o'clock | 反應時間 | 15/20 (Typ.)(Tr/Td) | |
| 色彩性能： | 白色色度 | Wx:0.310; Wy:0.330 | 顯示顏色 | 262K (6-bit ) |
| 色域 | 5 0% NTSC (CIE1931) | 亮度變動 | 1.33/1.43 (Typ./Max.)(9 points) |
四、群創10.2寸工業液晶模組AT102TN03 V.8電子詳情
| 刷新頻率： | 60Hz |
| 翻轉掃描： | 翻轉 (水平/垂直) |
| 功率總耗： | 2.11W (Typ.) |
| 時序控制 (T-CON) : | Need external T-CON |
五、群創10.2寸工業液晶模組AT102TN03 V.8背光詳情
| 背光特征： | 燈管類型 | WLED | 是否可換 | - | 燈管壽命 | 20K(Typ.) (Hours) |
| 數量 | 3S10P | 燈管形狀 | 陣列 | 位置 | 側入式光源 | |
| 燈管電氣： | 電壓輸入 | 8.4/9.3/10.5V (Min./Typ./Max.) | 電流輸入 | 200±20mA | ||
| 功耗 | 1.86W (Typ.) | |||||
| 接口特征： | 類型 | 端子 | 燈管驅動 | 無 | ||
| 接口詳情： | 數量 | 腳間距 | 腳數 | 腳定義 | ||
| 1pcs | 3.5mm | 2pins | BLE-2PINS-AC | |||
六、群創10.2寸工業液晶模組AT102TN03 V.8信號詳情
| 信號系統： | TTL (1 ch, 6-bit) | 邏輯電壓 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |
| 信號電氣： | 電壓輸入 | 3.3/9.2/16/-7V (Typ.)(VCC/AVDD/VGH/VGL) | 電流輸入 | 4.0/25/0.3/0.2mA (Typ.)(ICC/IAVDD/IGH/IGL) |
| 功耗 | 250mW (Typ.) | |||
| 接口特征： | 類型 | FPC | 位置 | - |
| FPC詳情： | 腳間距 | 腳數 | 數量 | 接口定義 |
| 0.5mm | 30pins | 2pcs | ||
七、群創10.2寸工業液晶模組AT102TN03 V.8包裝詳情
| 包裝箱： | 數量 | 重量 | 尺寸 (L×W×H) |
| 25 pcs / 箱 | 10.96±0.55 Kgs | 530×355×255 mm (L×W×H) |
群創10.2寸工業液晶模組AT102TN03 V.8概況：
AT102TN03 V.8是群創光電股份有限公司 (群創，Innolux) 推出的一款采用a-Si TFT-LCD技術的10.2吋液晶模組產品，AT102TN03 V.8裝配有WLED背光，無背光驅動，無觸摸。AT102TN03 V.8工作溫度為 -30 ~ 85°C，存儲溫度為 -30 ~ 85°C。基于它表面霧面，風景模式，寬溫，白光LED背光，寬屏，上/下,左/右翻轉顯示等特征，AT102TN03 V.8推薦使用于車載顯示，數碼相框，便攜式DVD等產品。
AT102TN03 V.8作為一款TN，常白顯示，透射式液晶模組產品，AT102TN03 V.8可以提供350 cd/m2的顯示亮度 300:1的透射對比度，以及65/65/45/65 (Typ.)(CR≥10)(L/R/U/D)的可視角度，最佳觀看角度為6 o'clock，它的響應時間為15/20 (Typ.)(Tr/Td) ms。由于每個像素點采用了6-bit灰階信號，AT102TN03 V.8可以顯示262K顏色，其顯示的色彩飽和度也達到了50% (CIE1931)。AT102TN03 V.8背光采用了3S10P WLED發光的側入式光源(頂部)，光源的使用壽命為20K小時，不含背光驅動。AT102TN03 V.8采用了TTL (1 ch, 6-bit)信號接口，總共60 pins，采用FPC連接，驅屏電壓為3.3/9.2/16/-7V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv為60Hz。
AT102TN03 V.8于2009年Q3量產，當前生產狀態為量產中。如果開發新產品想采用AT102TN03 V.8液晶模組，建議多了解一下關于AT102TN03 V.8的最新的生產狀態信息和技術信息。AT102TN03 V.8所有參數值以規格書為準，AT102TN03 V.8規格書和最新價格可以咨詢杭州旭虹。
