Edp信號接口的介紹及優點

發布時間：2018-05-25

eDP和LVDS都是工控機中用來連接觸摸屏或顯示器的的視頻信號接口。從近幾次的友達更新的loadmap上的新出的液晶屏型號來看，10.1寸以上的液晶屏的型號接口edp越來越多。



下面我們來介紹一下edp信號接口和edp接口的特點以及優缺點：

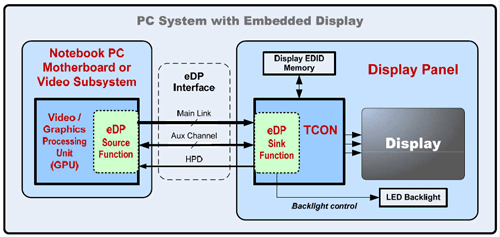

eDP（Embedded DisplayPort）  它是一種基于DisplayPort架構和協議的一種內部數字接口。可以用較簡單的連接器以及較少的引腳來傳遞高分辨率信號，且能夠?qū)崿F(xiàn)多數據同時傳輸，故傳輸速率遠高于LVDS。適用于平板電腦、筆記本、一體機、未來新型大屏幕高分 辨率手機。



EDP是電腦顯示屏的一種通信接口，采用EDP顯示接口的電腦分辨率會比LVDS接口的顯示分辨率高，一般高清屏都是采用這種通信接口，也就是能實現您說的“寬視角”的功能。

　　eDP和LVDS都是工控機中用來連接觸摸屏或顯示器的的視頻信號接口。LVDS接口利用非常低的電壓擺幅（約350mV）在兩條PCB走線或一對平衡電纜上通過差分進行數據的傳輸，即低壓差分信號傳輸。是為克服以TTL電平方式傳輸寬帶高碼率數據時功耗大、EMI電磁干擾大等缺點而研制的一種數字視頻信號傳輸方式。工控機采用LVDS輸出接口，可以使得信號在差分PCB線或平衡電纜上以幾百M(fèi)bit/s的速率傳輸，因采用低壓和低電流驅動方式，實現了低噪聲和低功耗。

　　

　　eDP接口特點：

　　1、微封包結構，能夠?qū)崿F(xiàn)多數據的同時傳輸。

　　2、無需LVDS轉換電路，電路簡潔。

　　3、較小的EMI（電磁干擾），并具有強大的版權保護功能。

　　以分辨率為1920x1200、24bit彩色的液晶屏為例，若采用LVDS接口，則數據傳輸線需20對；若采用eDP接口，則只需要4對線。由此可見，eDP接口的優勢相當明顯，特別是在高清屏中。近年來，為了提高面板及處理器間的數據傳輸速度，在工控機及工業平板電腦中已大量采用eDP接口，eDP接口正迅速成為主流接口。

　　

eDP優點：

1、 微封包結構，能夠?qū)崿F(xiàn)多數據的同時傳輸 ?

2、較大的傳輸速率，4lanes高達21.6Gbps

3、 較小的尺寸，寬26.3mm，高1.1mm，利于產品的輕薄化

4、 無需LVDS轉換電路，簡化設計 ?

 5、較小的EMI（電磁干擾） ?

6、 強大的版權保護功能
