TFT LCD液晶知識

發布時間：2018-11-01

TFT-LCD即薄膜晶體管液晶顯示器。其英文全稱為：Thin Film Transistor-Liquid Crystal Display。TFT-LCD與無源TN-LCD、STN-LCD的簡單矩陣不同，它在液晶顯示屏的每一個象素上都設置有一個薄膜晶體管（TFT），可有效地克服非選通時的串?dāng)_，使顯示液晶屏的靜態特性與掃描線數無關，因此大大提高了圖像質量。TFT-LCD也被叫做真彩液晶顯示器。

TFT液晶原理:

背光模組：提供光源

*上下偏光片，TFT Glass Substrate, 液晶：形成偏振光，控制光線的通過與否；

*彩色濾光片：提供TFT LCD R/G/B(三原色）的來源；

*ITO透明導電層：提供透明的導電通路；

*Photo Spacer：提供一個固定高度給彩色濾光片和TFT Glass Substrate，作為灌入液晶的空間，以及做為上下兩層Glass的支撐。

液晶特性:

TFT-LCD使用的液晶為TN（Twist Nematic）型液晶，分子成橢圓狀。TN型液晶一般是順著長軸方向串接，長軸間彼此平行方式排列；當接觸到槽狀表面時，液晶分子就會順著槽的方向排列與槽中。

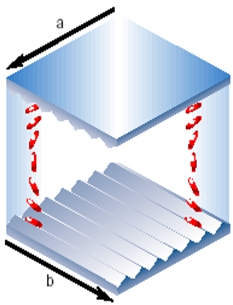

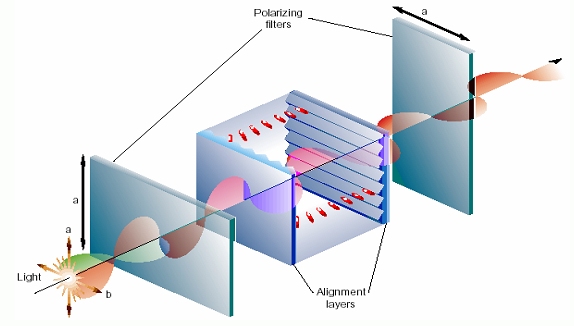

當液晶被包含在兩個槽狀表面中間，且槽的方向相互垂直，則液晶分子的排列為：

a）上表面分子：沿著a方向；

b)下表面分子：沿著b方向；

c）介于上下表面中間的分子：產生旋轉的效應；

     因此液晶分子在兩槽狀表面間產生90°的旋轉。

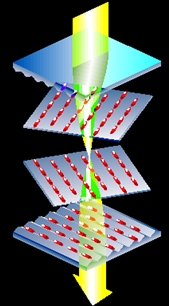

當線性偏極光射入上層槽狀表面時，此光線隨著液晶分子的旋轉也產生旋轉。

    當線性偏極光射出下層槽狀表面時，此光線已經產生了90度的旋轉。

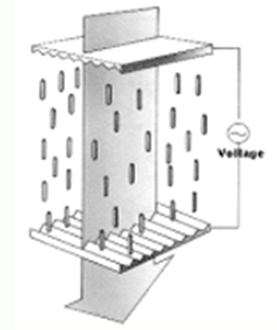

當在上下表面之間加電壓時，液晶分子會順著電場方向排列，此時入射光線不再會旋轉，因而光線直線射出下表面 。

偏光片特性：

將非偏極光（一般光線）過濾成偏振光。

當非偏極光通過a方向的偏光片時，光線被過濾成與a方向平行的線性偏極光；

上圖：偏振方向相同，線性偏極光繼續前進，通過第二片偏光片時，光線通過；

下圖：偏振方向不同，通過第二片時，光線被完全阻擋。



偏振光透過液晶分子，偏振方向發生旋轉，光線可通過偏光片。

當液晶分子呈如圖方向排列時，光線偏振方向?qū)⒉辉侔l(fā)生旋轉，最終無法通過偏光片。

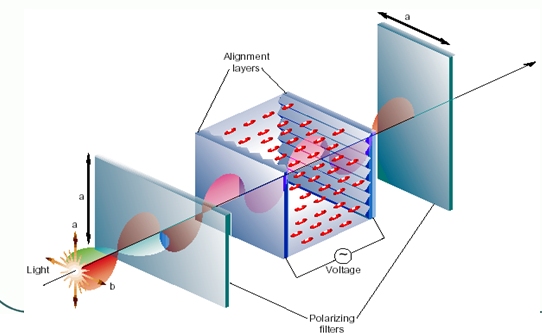

TFT上下各有一片偏振方向垂直的偏光片，背光板發出的光經背光模組散射后，先通過下層偏光片形成偏振光；

 之后通過液晶分子，并由液晶分子的旋轉角度決定通過液晶分子后的偏振方向；

 在經過彩色濾光片產生紅、綠、藍三色光，最后通過上偏光片，并由偏振光偏振方向與偏光片偏振方向夾角決定最終輸出的光強，以形成不同的色彩。

發光強弱由MOS管控制液晶偏轉角度，從而控制光線出口強弱達到控制色彩目的.

假設240*320分辨率液晶則由于 基本色彩是3原色 所以總共有240*320*3個 MOS管。

“像素”（Pixel） 是由 Picture(圖像) 和 Element（元素）這兩個單詞的字母所組成的，是用來計算數碼影像的一種單位，如同攝影的相片一樣，數碼影像也具有連續性的濃淡階調，我們?nèi)舭延跋穹糯髷?shù)倍，會發現這些連續色調其實是由許多色彩相近的小方點所組成，這些小方點就是構成影像的最小單位“像素”（Pixel）。這種最小的圖形的單元能在屏幕上顯示通常是單個的染色點。越高位的像素，其擁有的色板也就越豐富，越能表達顏色的真實感。

每個點顯示的顏色如何由確定？

由于TFT 液晶我使用的是2.8寸的240*320分辨率（像素)，16位真彩顯示（接近自然色)

該模塊采用的是顯尚光電的DST2001PH TFTLCD，DST2001PH的控制器為ILI9320(可能為其他)，采用16位的80并口。

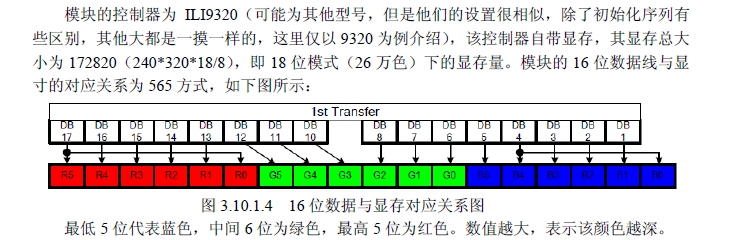

驅動芯片顯存GRAM與色彩關系:

由于是16為數據，所以最低5位代表藍色，中間6位為綠色，最高5位為紅色。數值越大，表示該顏色越深。

就是向顯存里面寫入不同數據，產生不同的顏色.

常見顏色確定:

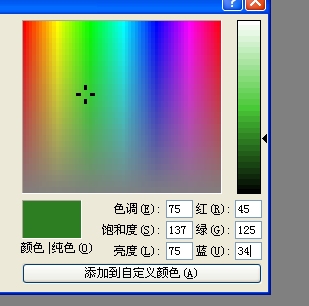

利用畫圖工具里面3原色可能確定需要的顯存數據。

使用ALIENTEK MiniSTM32開發板自配2.8寸液晶

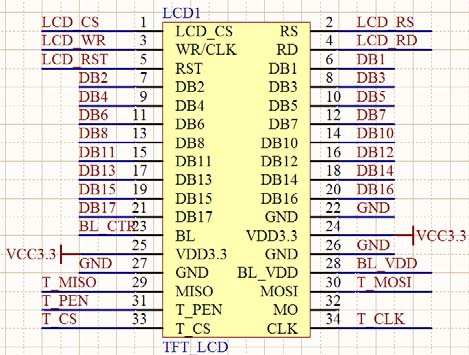

液晶驅動芯片硬件接口:

采用16位數據線（低了速度太慢，用彩色就沒什么效果了）。該模塊的80并口有如下一些信號線：

CS：TFTLCD片選信號。

WR：向TFTLCD寫入數據。

RD：從TFTLCD讀取數據。

D[15:0]：16位雙向數據線。

RST：硬復位TFTLCD。

RS：命令/數據標志（0，讀寫命令；1，讀寫數據）。

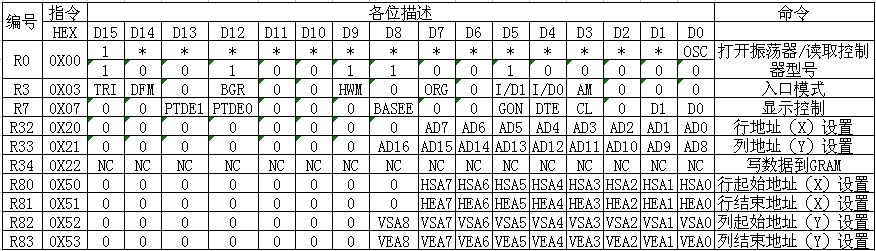

ILI9320常用寄存器指令:

R0，這個命令，有兩個功能，如果對它寫，則最低位為OSC，用于開啟或關閉振蕩器。而如果對它讀操作，則返回的是控制器的型號。這個命令最大的功能就是通過讀它可以得到控制器的型號，而我們代碼在知道了控制器的型號之后，可以針對不同型號的控制器，進行不同的初始化。因?yàn)?3xx系列的初始化，其實都比較類似，我們完全可以用一個代碼兼容好幾個控制器。

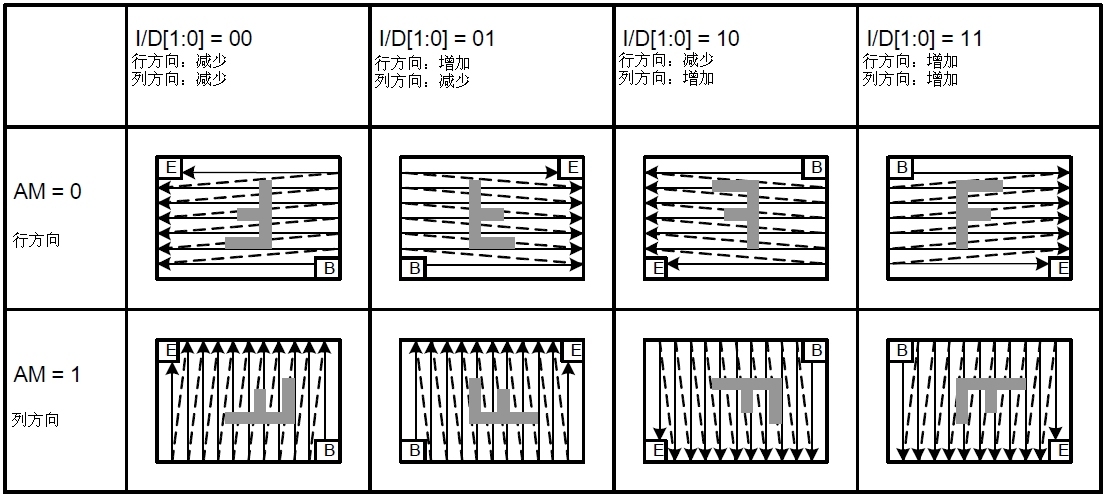

R3，入口模式命令。我們重點關注的是I/D0、I/D1、AM這3個位，因?yàn)檫@3個位控制了屏幕的顯示方向。

//------------------------------------------------------------------------------------------------------------------------------------------

AM：控制GRAM更新方向。當AM=0的時候，地址以行方向更新。當AM=1的時候，地址以列方向更新。

I/D[1:0]：當更新了一個數據之后，根據這兩個位的設置來控制地址計數器自動增加/減少1，

/--------------------------------------------------------------------------------------------------------------------------------------------

R7:顯示控制命令。該命令CL位用來控制是8位彩色，還是26萬色。為0時26萬色，為1時八位色。D1、D0、BASEE這三個位用來控制顯示開關與否的。當全部設置為1的時候開啟顯示，全0是關閉。我們一般通過該命令的設置來開啟或關閉顯示器，以降低功耗。
