9.7寸標準 LVDS接口工業液晶屏主推天馬TM097TDHG04

發布時間：2021-05-13

9.7寸原裝液晶屏市場品牌不多，其中天馬有幾款9.7寸的工業液晶屏，關于9.7寸標準的LVDS接口工業液晶屏主推TM097TDHG04，目前TM097TDHG04量產并可以穩定出貨：



天馬9.7液晶模組TM097TDHG04主要參數：

品牌	天馬 (TIANMA)	型號	TM097TDHG04
對角尺寸	9.7 inch	類型	a-Si TFT-LCD, 液晶模組
解析度	1024(RGB)×768   XGA   132PPI	像素排列	RGB垂直條狀
顯示區域	196.608(橫)×147.456(豎) mm	外觀尺寸	210.2(橫)×166.3(豎) ×5.85(厚) mm
開口區域	200.91(橫)×152.27(豎) mm	表面處理	Clear
顯示亮度	350 cd/m2 (Typ.)	對比度	500:1 (Typ.) (透射)
推薦視角	12 o'clock	響應時間	20/25 (Typ./Max.)(Tr+Td) ms
可視角度	70/70/60/70 (Typ.)(CR≥10)	顯示模式	TN，常白顯示，透射式
支持顏色	262K , 50% NTSC	光源類型	WLED    [6S6P] , 30K小時 , 無驅動
重量	200g (Typ.)	應用產品	平板電腦，工業
幀頻率	60Hz	觸摸技術	無觸摸
接口類型	30 pins   LVDS (1 ch, 6-bit) , 端子	背光類型	白光LED背光
電壓供應	3.3V (Typ.)
應用環境	工作溫度: -20 ~ 70 °C ; 存儲溫度: -30 ~ 80 °C

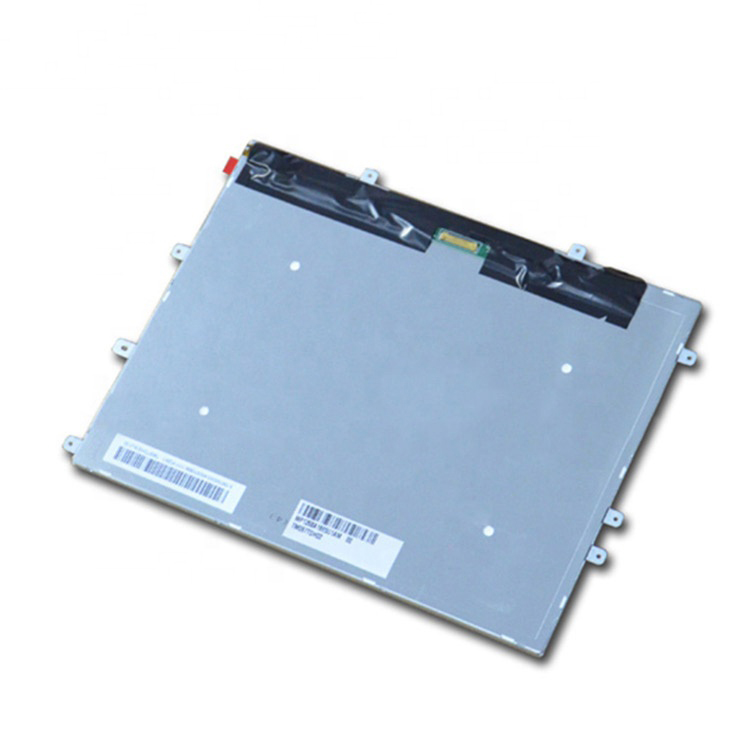

實物圖片TM097TDHG04：



天馬液晶模組TM097TDHG04-02概況：

天馬 (TIANMA) 推出的TM097TDHG04-02是一款采用a-Si TFT-LCD技術的9.7英寸液晶模組產品，裝配有WLED背光，無背光驅動，無觸摸。白光LED背光。它的工作溫度為 -20 ~ 70°C，存儲溫度為 -30 ~ 80°C。此型號適合應用于平板電腦，工業。TM097TDHG04-02已邦定NT51008H-D/4EH + NT39212FH-D/4ED驅動IC。

TM097TDHG04顯示分辨率為1024(RGB)×768 (XGA)，寬高比為4:3 (寬:高)，像素采用RGB垂直條狀排列。它的顯示區域尺寸為196.608×147.456 (寬×高) mm，可視尺寸為200.91×152.27 (寬×高) mm，外觀尺寸為210.2(寬)×166.3(高)×5.85(厚) mm，表面處理為Clear，產品凈重200g (Typ.)。背光方面此產品采用了6S6P WLED發光的側入式光源，光源的使用壽命為30K小時，不含背光驅動。TM097TDHG04采用了LVDS (1 ch, 6-bit)信號接口，總共30 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。

如果開發新產品想采用TM097TDHG04-02液晶模組，了解關于TM097TDHG04-02的最新的。
