什么是TFT工業液晶屏并行傳輸方式的RGB接口定義

發布時間：2022-10-21

　　TFT工業液晶屏的其中一個接口方式——并行傳輸方式的RGB接口，以及如何從數并行傳輸方式的RGB接口產生行和列驅動信號。

　　并行傳輸方式的RGB接口

　　首先我們從基本概念開始，并行方式傳輸RGB數據，就是每一位基色信號數據都使用一條單獨的數據線進行傳輸，對應于8位液晶面板，R、G、B三個子像素分別用8位的數據量來表示，則RGB數據，一共為24位，RGB數據線也一共有24條。以列隊前進的方式作比喻，并行方式傳輸數據就是將每個基色數據排成一橫隊，共同輸出。

　　TFT面板工作原理

　　接下來，我們來介紹一下TFT面板的基本工作原理。液晶顯示屏是由一系列的液晶片組成的。晶體本身并不發亮。當沒有電場時，晶體以隨機模式組織。當施加電場時，晶體會對準電場。各種強度的電場就像一個 "門"，使不同強度的背光燈通過晶體。當晶體垂直于背光排列時，背光不能通過晶體。從電子結構的角度來看，液晶面板由電信號的網格組成。像素是由一個矩陣來處理的，其中每個互動都屬于一個像素。每個像素通過一個晶體管與行和列垂直連接。當行和列由集成電路控制器選擇時，在行和列的交互作用下的像素被啟用或禁用。

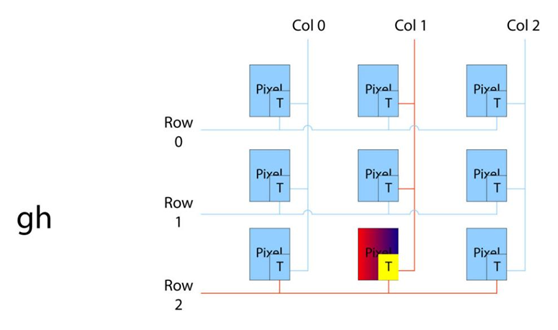

　圖1 液晶面板的電子結構　　

　　一個像素生成一個特定的顏色

　　為了使一個像素產生特定的顏色，1個像素由3段組成，它們分別通過紅、綠、藍三色的濾光片，構成一個RGB像素。對于一個320*240的RGB TFT顯示屏，實際上有960(320*3)列和240行。

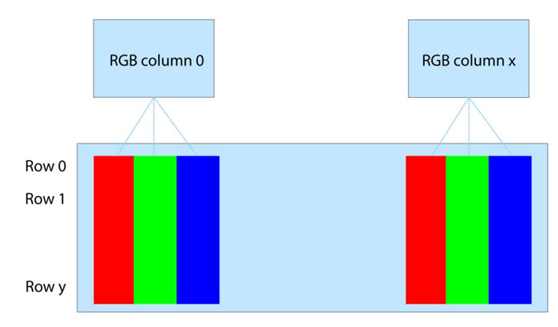

　　圖2 液晶面板像素的矩陣排列

　　大多數液晶顯示屏都有一個并行傳輸方式的RGB接口，它位于作為信號源的圖形控制器和顯示模塊的輸入之間。RGB接口負責實時發送圖像數據信息(灰度等級和顏色)。圖像數據通過TTL電壓電平以數字方式傳輸為 "0 "或 "1"。對于RGB接口，每個信號都有相應的線路。下面是每像素24bits的RGB接口的信號連接。

　　圖3 通過并行傳輸方式RGB接口的TFT信號連接實例(24bpp)

　　并行傳輸方式的RGB接口是由什么組成的?

　　數字并行RGB接口是由以下基本時序信號組成：

　　VSYNC(TFT的垂直同步)，用于重置一個新幀。

　　HSYNC(TFT的水平同步)，用于重置LCD的下一行或下一排。

　　D0....dXX(每一位都有一個單獨的行)。

　　LCD CLK(LCD時鐘)用于同步灰階數據。

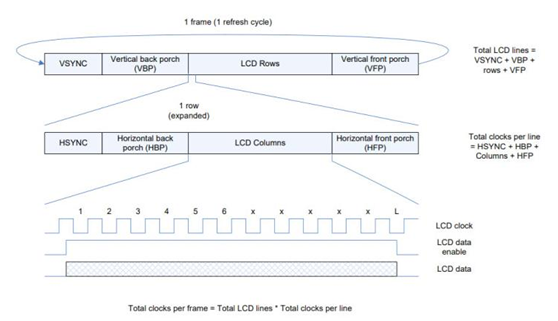

　　圖 4. 并行傳輸方式RGB接口幀和線的定時參數

　垂直同步VSYNC設定一個新幀的開始。在VSYNC同步脈沖期間沒有圖像數據，這些數據被標記為VBP和VFP。同樣的原則也適用于HSYNC同步脈沖，用HBP和HFP標記。HSYNC脈沖負責一個新行。在兩個HSYNC脈沖之間，必須傳輸一行(行)的灰度級RGB顏色數據。由于TFT顯示屏每個時鐘可以驅動3段(1個像素)，LCD CLK的長度由分辨率的列數決定。例如，一個TFT顯示屏的分辨率是480*272，我們假設以下參數：
