如何看懂LCD液晶屏產品規格書實例分析

發布時間：2025-01-08

     通過前面上面對規格書中一些重點參數的介紹，今天我們?cè)偻ㄟ^(guò)實例的分析進一步深入了解。下面以我們友達的一款19寸產品G190EG01 V1為例，來展開分析。

 1、基礎參數表

     規格書第一頁的參數表是最重要的一張表，如下圖所示。它涵蓋了初步選型的所有參數，此款型號是否適合在這張表中就能初步判斷。表中包含了之前我們介紹的液晶屏尺寸、分辨率、面板類型、可視角度等。這里特別還要注意驅動IC（DriverIC）以及接口類型（Interface）。因?yàn)檫@兩個參數關系到客戶終端產品的主板接口、驅動軟件是否與屏幕匹配，或者后期是否需要更改。此外，還要注意液晶屏的寬高比例，這個參數不會直接寫入規格書，需要通過計算得到。我們首先找到參數ActiveArea(W×H)，意思為屏幕可視區域尺寸，如下圖型號的可視區域尺寸為376.32 (H)x 301.06 (V)，那么通過計算可以得出屏幕的寬高比為5:4。這里需要注意相同尺寸的液晶屏寬高比不一定是統一的，比如19寸的液晶屏有5:4的。根據需求選擇適合的寬高比。如果您對屏幕的工作溫度有一定要求，還需要關注參數Operating temperature，即工作溫度。

2、尺寸結構圖紙

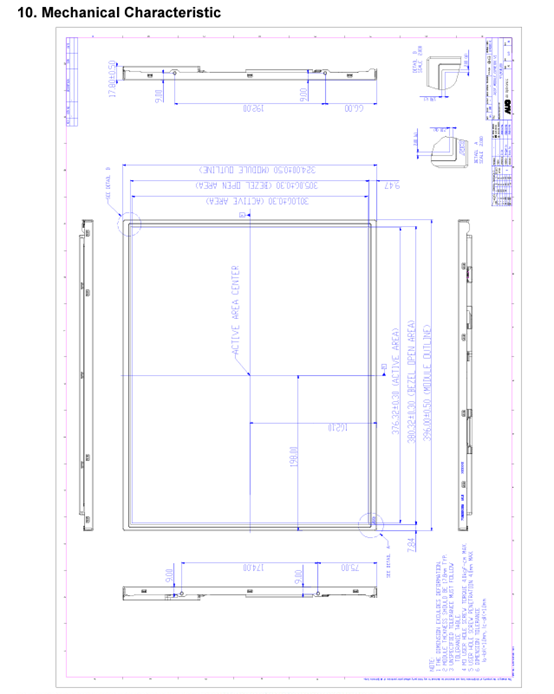

在規格書中，尺寸圖也是用戶最需要關注的重點，尺寸圖中包含了很多重要的信息，比如屏幕的外觀尺寸，顯示區域尺寸，屏幕厚度，F(xiàn)PC的尺寸與長度，以及接口的PIN定義表格，背光的電路圖等等。這些尺寸與參數信息，對于產品的整體結構設計非常重要，值得用戶仔細對比與研究。

3、光學特性分析表

光學特性分析表在規格書的中間位置，它包含了一些液晶屏的色彩屬性。用戶在初步選型確認之后，會比較關注這些屬性值，如下圖所示。

Brightness 背光亮度：一般取中間值，此型號的亮度為350cd/m2。如果背光亮度不夠，是可以進行定制的。

Viewing Angle 可視角度：取中間值，此型號上下左右四個方向均為80度，可以定義為全視角。

Contrast Ratio 對比度：取中間值，此型號為1200:1。這個對比度在LCD屏幕中算高的對比度。LCD屏幕的對比度通常在800:1至1200:1左右，最高可以達到1500:1。

Response Time 響應時間：分為響應的上升時間Tr和響應的下降時間Tf，我們所說的響應時間通常指兩者之和。如此型號的響應時間為10+20=30ms，單位為毫秒。

NTSC Ratio 屏幕色域：這里要介紹一下色域，指的是液晶屏能夠顯示的色彩范圍。色域的值越高，代表屏幕能夠顯示的色彩范圍越廣，色彩呈現也就越豐富。色域一般用NTSC的百分比來表達。此型號的色域?yàn)?0%。一般普通的屏幕色域都在50%左右，一些高色域的屏幕可以達到80%左右的NTSC值。
