點亮液晶屏（以天馬8寸P0840SVN1MB00工業屏為例）需系統化操作，以下是關鍵步驟與注意事項：
一、硬件準備清單
類別 | 必需組件 | 作用說明 |
核心驅動 | 1. 液晶屏驅動板（含LVDS解碼器） | 將信號源轉換為屏線可識別的LVDS信號 |
2. 電源適配器（5V/12V） | 匹配屏的輸入電壓（參考規格書） | |
連接組件 | 3. LVDS屏線（雙通道/單通道） | 確保接口匹配（如30pin/40pin） |
4. 背光逆變器或LED驅動板 | 為背光燈條提供恒流/恒壓供電 | |
| 信號源 | 5. 主控板（ARM/FPGA等） | 輸出RGB/LVDS信號及控制時序 |
輔助工具 | 6. 萬用表/示波器 | 檢測電壓、信號波形是否正常 |
7. 靜電手環 | 防止ESD擊穿液晶模塊 |
二、點亮操作步驟
1.電路連接
o 電源層：驅動板電源輸入 → 屏電源引腳（嚴格核對VCC/GND極性）
o 信號層：主控板LVDS輸出 → 驅動板輸入 → LVDS屏線 → 液晶屏接口
o 背光層：逆變器輸入接驅動板，輸出接屏背光燈條（注意高壓風險！）
2. 參數配置
o根據規格書設置 電壓/電流：
主供電：5V±0.25V（典型值，以規格書為準）
背光電流：根據LED串數計算（如6串LED≈120mA）
o 時序匹配：
在驅動板固件中配置 分辨率（800×600）、刷新率（60Hz）、LVDS通道數

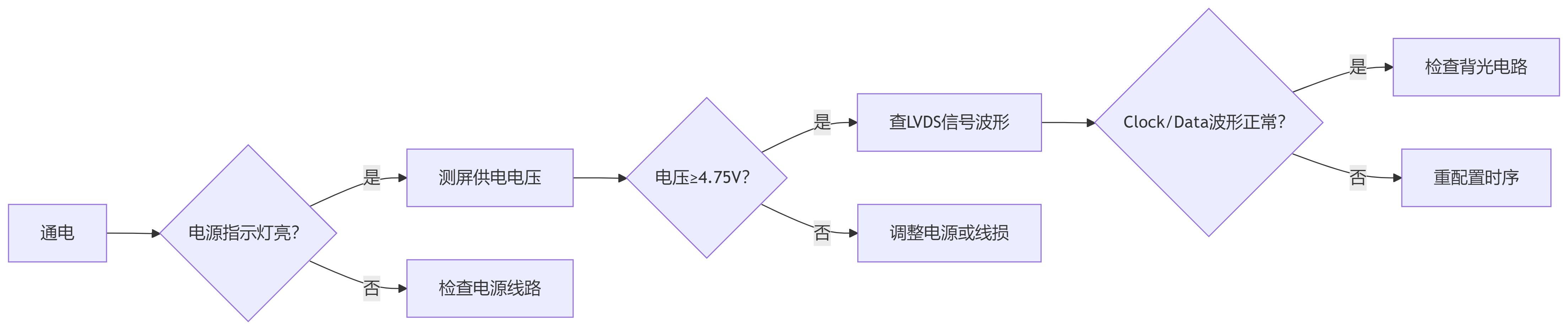

3、上電檢測
三、關鍵注意事項
1.靜電防護（ESD）
o 操作全程佩戴靜電手環，工作臺鋪防靜電臺墊
o 觸摸屏線前先觸碰接地金屬釋放靜電
2. 接口防呆設計
o LVDS屏線插口有防呆卡扣，禁止強行插入
o 確認屏線方向（如PIN1對屏標記點）
3. 背光安全
o LED背光驅動需限流保護，避免過流燒燈珠
o CCFL背光逆變器輸出高壓300~800V，嚴禁帶電觸碰
4. 信號兼容性
o LVDS差分阻抗需匹配 100Ω±10%（差分對間加并聯電阻）
o 時鐘信號抖動（Jitter）≤0.3UI（單位間隔）
5. 環境調試
o 首次點亮時逐步調高背光亮度，觀察有無局部暗斑
o 高溫環境（＞60℃）需監測屏溫，避免過熱導致液晶失效

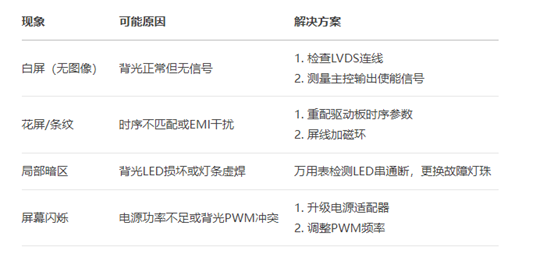

四、常見故障排查
五、進階調試建議
信號完整性優化
LVDS走線長度差≤10mm，避免時鐘與數據線時延失配
添加共模扼流圈（CMC）抑制電磁干擾
功耗控制
啟用動態背光調節（DBC） 功能，根據環境光自動降功耗
休眠模式下關閉LVDS信號（待機功耗≤0.1W）
可靠性驗證
進行 72小時老化測試（-20℃/70℃循環）
振動測試：5Hz~500Hz掃頻，振幅1.5mm
重要提醒：始終以天馬官方規格書（P0840SVN1MB00-DS-01）為準，本文參數僅供參考。工業屏損壞多因電壓反接或ESD導致，操作前務必斷電防護！
