一、天馬液晶模組TM101JDHG38應用特征
基本信息 : | 制造商 | 天馬（TIANMA） | 面板型號 | TM101JDHG38 |
面板尺寸 | 10.1英寸 | 面板應用 | 工業，醫療影像，可視電話 | |
面板類型 | a-Si TFT-LCD , 液晶模組 | |||
應用環境 : | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~ 80 °C |
RoHS狀態 | RoHS | 耐振動性 | - | |
典型特征 : | 白光LED背光 ，含LED驅動器，6/8位灰階可選，端子倒裝 | |||
二、天馬液晶模組TM101JDHG38結構特征
對角尺寸： | 10.1" | |||
像素特征： | 像素?cái)?shù)量 | 1280(RGB)×800 , WXGA | 點間距 | 0.0565×0.1695 (H×V) |
像素布局 | RGB垂直條狀 | 像素間距 | 0.1695×0.1695 (H×V) | |
結構尺寸： | 顯示區域(W×H) | 216.96×135.6 mm | 可視區域 | 219.96(H) × 138.6(V) |
外觀尺寸(W×H) | 231.22(H) × 150.6(V) | 外觀厚度 | 4.4/6.6 (Typ./Max.) | |
外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景肖像 |
寬高比 | 16:10 (H:V) | 外觀形狀 | - | |
安裝方式 : | Without | |||
其它參數 : | 重量 | TBD | 表面處理 | Hard coating |
三、天馬液晶模組TM101JDHG38 光學特征
基本信息： | 顯示亮度 | 顯示模式 | 對比度 |
400 cd/m2 (Typ.) | SFT，常黑顯示，透射式 | 800:1 (Typ.) (透射) | |
推薦視角 | 可視角度 | 響應時間 | |
全視角 | 85/85/85/85 (Typ.)(CR≥10) | 25 (Typ.)(Tr+Td) | |
色彩性能 : | 色溫 | 支持顏色 | 白色坐標 |
- | 262K/16.7M (6-bit / 8-bit) | - | |
白場變動 : | 1.25/1.33 (Typ./Max.)(9 points) | ||
四、天馬液晶模組TM101JDHG38電子特征
幀頻率 : | 60Hz |
翻轉掃描 : | No |
驅動IC : | COG 已邦定 ST5821CA*3 + ST5084CA*1 |
五、天馬液晶模組TM101JDHG38光源特征
光源特征： | 光源類型 | 位置 | 壽命(小時) | 數量 | 形狀 | 是否可換 |
WLED | 側入式光源 | 30K(Typ.) | 6S5P | 陣列 | - | |
WLED電氣 : | 輸入電壓 | 輸入電流 | 功率消耗 | |||
5.5/12.0/21.0V (Min./Typ./Max.) | 322mA (Typ.) | 3.86W (Typ.) | ||||
接口特征： | 類型 | WLED 驅動 | ||||
包含在屏信號接口中 | 含LED驅動器 | |||||
六、天馬液晶模組TM101JDHG38信號特征
信號電氣 : | 輸入電壓 | 輸入電流 | 功率消耗 | |||
3.3V (Typ.) | 280mA (Typ.) | 924mW (Typ.) | ||||
接口特征 : | 信號類型 | 物理類型 | 接口位置 | |||
LVDS (1 ch, 6/8-bit) | 端子 | 背面 | ||||
接口詳情 : | 品牌 | 型號 | 數量 | 腳數 | 腳間距 | 腳定義 |
航空電子 | HD1S040HA1 | 1 pcs | 40pins | 0.5mm | ||
七、天馬液晶模組TM101JDHG38包裝特征
包裝箱 : | 數量 | 重量 | 尺寸 |
19pcs / 箱 | - | 544×365×250 mm (L×W×H) |
天馬液晶模組TM101JDHG38概況：

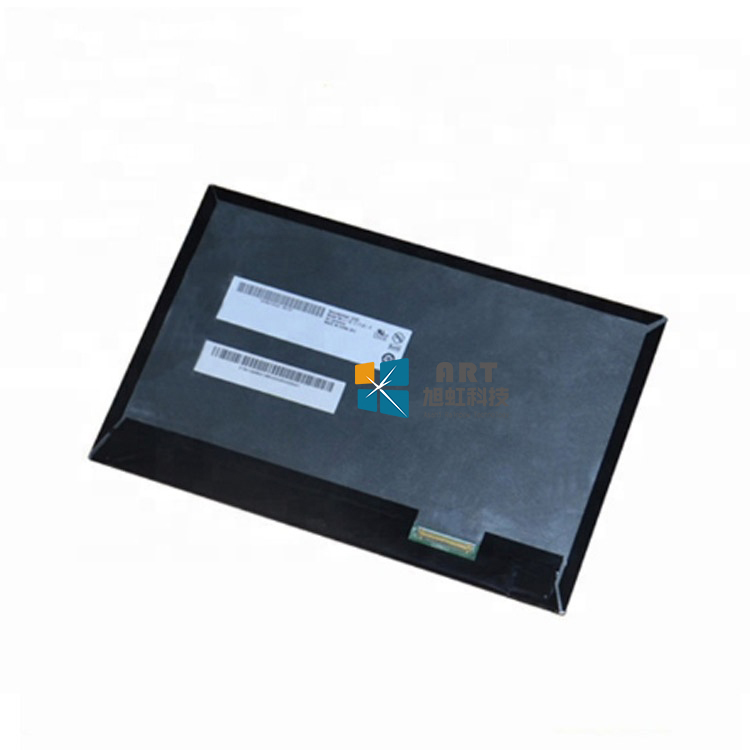

TM101JDHG38是天馬微電子股份有限公司 (天馬，TIANMA) 推出的一款采用a-Si TFT-LCD技術的10.1吋液晶模組產品，它裝配有WLED背光，含LED驅動器背光驅動，無觸摸，已邦定ST5821CA*3 + ST5084CA*1驅動IC。工作溫度為 -20 ~ 70°C，存儲溫度為 -30 ~ 80°C?；谒坠釲ED背光，含LED驅動器，端子倒裝，6/8位灰階可選等特征，TM101JDHG38推薦使用于工業，醫療影像，可視電話等產品。
TM101JDHG38作為一款SFT，常黑顯示，透射式液晶模組產品，TM101JDHG38可以提供400 cd/m2的顯示亮度 800:1的透射對比度，以及85/85/85/85 (Typ.)(CR≥10)(L/R/U/D)的可視角度，最佳觀看角度為全視角，它的響應時間為25 (Typ.)(Tr+Td) ms。由于每個像素點采用了6-bit / 8-bit灰階信號，此產品可以顯示262K/16.7M顏色，其顯示的色彩飽和度也達到了50% (NTSC)。背光方面此產品采用了6S5P WLED發光的側入式光源，光源的使用壽命為30K小時，含LED驅動器。TM101JDHG38采用了LVDS (1 ch, 6/8-bit)信號接口，總共40 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
TM101JDHG38于2019年Q1量產，當前生產狀態為量產中。如果開發新產品想采用TM101JDHG38液晶模組，建議多了解一下關于TM101JDHG38的最新的生產狀態信息和技術信息。TM101JDHG38所有參數值均以規格書為準，TM101JDHG38規格書和最新價格可以咨詢杭州旭虹科技。
