1、我公司TM035KBH02為天馬原廠原裝全新液晶屏A規液晶屏；質量符合天馬原廠的質量協議及技術協議標準(簡稱IIS準）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

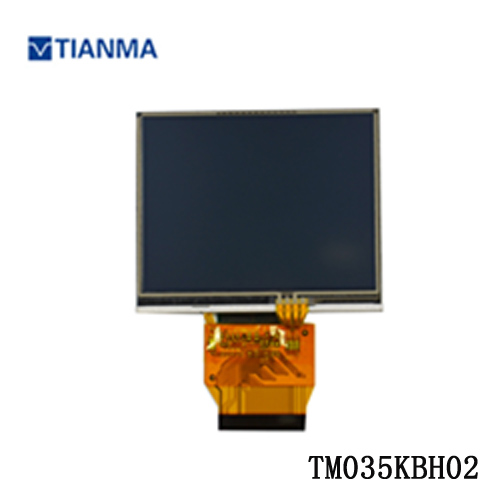

一、天馬3.5寸液晶模組TM035KBH02 應用詳情
基本信息： | 制造商 | 天馬 | 型號 | TM035KBH02 |
類型 | 液晶模組 a-Si TFT-LCD | 應用產品 | 數碼相機，數碼攝影機 | |
對角尺寸 | 3.5” | |||
應用環境： | 工作溫度 | -20 ~ 60 °C | 存儲溫度 | -30 ~~ 70 °C |
ROHS | ROHS | |||
典型特征： | 表面霧面，風景模式，白光LED背光，帶電阻觸摸屏 | |||
二、天馬3.5寸液晶模組TM035KBH02 結構詳情
像素特征： | 解析度 | 320(RGB)×240 , QVGA | 點間距 | 0.073×0.219 (H×V) |
像素排列 | RGB垂直條狀 | 像素間距 | 0.219×0.219 (H×V) | |
結構尺寸： | 顯示區域 | 70.08(H) × 52.56(V) | 開口區域 | 72.88(H) × 54.56(V) |
外觀尺寸 | 76.9(H) × 63.9(V) | 外觀厚度 | 4.0±0.2 mm | |
外觀特征： | 物理形狀 | 平面矩形 | 外觀形狀 | - |
寬高比 | 4:3 (H:V) | 風景肖像 | 肖像模式 | |
觸摸屏 | 同時觸點 | 單點觸摸 | 信號 | - |
控制器 | 不含控制器 | 觸摸屏 | 帶觸摸屏（4線電阻屏） | |
其它參數： | 重量 | 40.0g (Typ.) | 表面處理 | 霧面，Hard coating (3H) |
三、天馬3.5寸液晶模組TM035KBH02 光學詳情
基本信息： | 顯示亮度 | 350 cd/m2 (Typ.) | 對比度 | 500:1 (Typ.) (透射) |
可視角度 | 70/70/60/70 (Typ.)(CR≥10) | 顯示模式 | TN，常白顯示，透射式 | |
最佳視角 | 12 o'clock | 響應時間 | 25 (Typ.)(Tr+Td) | |
色彩性能： | 白色坐標 | X:0.280; Y:0.310 | 支持顏色 | 16.7M (6-bit + Dithering) |
色域 | 50% NTSC (CIE1931) | 亮度均勻性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、天馬3.5寸液晶模組TM035KBH02電子詳情
工作頻率： | 60Hz |
翻轉掃描 : | No |
驅動IC : | 已邦定 NT39016D |
時序控制 (T-CON) : | Embedded T-CON |
五、天馬3.5寸液晶模組TM035KBH02 信號詳情
信號電氣： | 電壓供應 | 3.3V (Typ.) | 功率消耗 | 35/50mW (Typ./Max.) |
信號類型： | Digital RGB (8/24-bit) + SPI, CCIR601/656 | 邏輯電壓 | 0≤VIL≤0.2VCC; 0.8VCC≤VIH≤VCC | |
接口特征： | 類型 | FPC | ||
接口詳情： | 數量 | 腳數 | 腳距 | |
1pcs | 54pins | 0.5mm | ||
六、天馬3.5寸液晶模組TM035KBH02 光源詳情
光源特征： | 光源類型 | WLED | 光源形狀 | 1串 | 位置 | 側入式光源 |
數量 | 6S1P | 是否可換 | - | 燈管壽命 | 20K(Typ.) (Hours) | |
燈管電氣： | 電壓供應 | 16.8/19.2/21.6V (Min./Typ./Max.) | 電流供應 | 20/25mA (Typ./Max.) | ||
功耗 | 384mW (Typ.) | |||||
接口特征： | 類型 | 包含在屏信號接口中 | ||||
背光驅動 : | 無 | |||||
七、天馬3.5寸液晶模組TM035KBH02包裝詳情
包裝箱： | 數量 | 重量 | 包裝箱尺寸 |
168 pcs / box | 10.62±0.53 Kgs | 530×350×250 mm (L×W×H) |
天馬3.5寸液晶模組TM035KBH02概況：
TM035KBH02是天馬微電子股份有限公司 (天馬，TIANMA) 推出的一款采用a-Si TFT-LCD技術的3.5吋液晶模組產品，TM035KBH02裝配有WLED背光，無背光驅動，帶觸摸屏 (4線電阻屏)，已邦定NT39016D驅動IC。TM035KBH02的工作溫度為 -20 ~ 60°C，存儲溫度為 -30 ~ 70°C?；谒砻骒F面，風景模式，帶觸摸屏，白光LED背光， 3 in 1 FPC; Down side FPC (37.00mm length)等特征，TM035KBH02推薦使用于數碼相機，數碼攝像機等產品。
TM035KBH02作為一款TN，常白顯示，透射式液晶模組產品，TM035KBH02可以提供350 cd/m2的顯示亮度 500:1的透射對比度，以及70/70/60/70 (Typ.)(CR≥10)(L/R/U/D)的可視角度，最佳觀看角度為12 o'clock，TM035KBH02的響應時間為25 (Typ.)(Tr+Td) ms。由于每個像素點采用了6-bit + Dithering灰階信號，TM035KBH02可以顯示16.7M顏色，其顯示的色彩飽和度也達到了50% (CIE1931)。TM035KBH02背光產品采用了6S1P WLED發光的側入式光源，光源的使用壽命為20K小時，不含背光驅動。TM035KBH02采用了Digital RGB (8/24-bit) + SPI, CCIR601/656信號接口，總共54 pins，采用FPC連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
如果開發新產品想采用TM035KBH02液晶模組，建議多了解一下關于TM035KBH02的最新的生產狀態信息和技術信息。TM035KBH02所有參數值均以規格書為準，TM035KBH02規格書和最新價格可以咨詢杭州旭虹。
