頻譜監測分析儀設備15.6寸lcd帶觸摸屏方案應用

發布時間：2022-05-30

　　行業：研究和試驗發展

　　應用產品：頻譜監測設備

　　頻譜分析儀采用模塊化設計，利用數字均衡算法、射頻微波器件非線性仿真算法等核心技術，實現高寬帶、大動態實時頻譜分析。產品具有良好的分析帶寬、實時頻譜分析帶寬、采集存儲深度、信號質量等性能指標，具備實時頻譜分析、IQ數字信號解調、矢量信號分析等多種測試功能，具有4G/5G移動通信信號、WIFI信號、藍牙信號、車聯網信號、物聯網信號、數字電視信號、模擬調制/數字調制信號、雷達信號、噪聲系數、相位噪聲分析能力，廣泛應用于移動通信、復雜電磁環境信號搜索與檢測、電子對抗、雷達、航空航天等領域。

　　頻譜分析儀主要特點

　　● 頻率范圍：2Hz~8GHz/26.5GHz/43.5GHz/85GHz可選

　　● 分析帶寬：最大支持2GHz，具有200MHz、500MHz、1GHz帶寬可選

　　● 實時分析帶寬：最大支持1.2GHz，有效支持復雜場景下寬帶信號實時分析和跳頻信號捕獲

　　● 存儲深度：提供最大6GByte內部采集存儲深度，有效支持用戶長時間信號采集存儲需求

　　● 控制接口：具備連接被測件的控制接口擴展功能，實現與被測件的實時同步測試

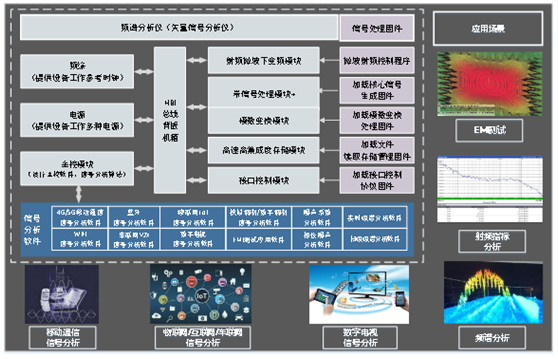

　　頻譜分析儀應用場景

　　客戶液晶屏選型要求：15.6寸液晶屏，帶觸摸屏功能，質量穩定，長期穩定供貨。

　　我們推薦方案：G156HAN02.302友達15.6寸工業液晶屏+配XH156135A電容觸摸屛

　　G156HAN02.302技術參數：G156HAN02.302分辨率是1920(RGB)×1080 FHD 141PPI，亮度是500 cd/m2 (Typ.)，對比度1000 : 1 (Typ.) (透射)，可視角度89/89/89/89 (Typ.)(CR≥10) ，工作溫度: -20 ~ 70 °C，存儲溫度: -20 ~ 70 °C，信號系統30 pins LVDS (2 ch, 8-bit) , 端子，背光類型WLED , 50K小時 , 含LED驅動器，響應速度25 (Typ.)(Tr+Td) ms。

　　XH156135A電容觸摸屛技術參數：

　　1、 COVER LENS 為強化玻璃;

　　2、 FPC接口線為USB接口，4PIN座子-USB接口;

　　3、 FPC板IC:ILI2411，觸摸通道：RX38*TX22;

　　4、 表面硬度為6H;

　　5、 透光率為87%以上

　　6、 工作溫度：-40~85°C

　　存儲溫度：-40~85°C

　　7、顯示區域：343.7(橫) *193(豎) mm

　　外觀尺寸：364.6(橫)×219.1(豎) ×2.4(厚) mm

　　G156HAN02.302 + XH156135A推薦理由：友達光電原廠原包15.6寸工業液晶屏，友達原裝液晶屏，高分，高對比度，全視角壽命長，寬溫，亮度好，相比其他原裝品牌15.6寸工業液晶屏質量穩定性好，G156HAN02.302 2020年Q1季度才開始量產，按照友達光電工業屏的生產周期至少可以穩定生產3-5年，甚至10年，供貨穩定，性價比高，享受友達原廠一年質保。G156HAN02.302 + XH156135A電容觸摸屛均屬于應用于工業產品， 適用于工業、 醫療影像等產品。

更多監測設備產品應用的液晶屏方案，可以咨詢杭州旭虹。給你推薦性價比最合適的液晶屏方案。
